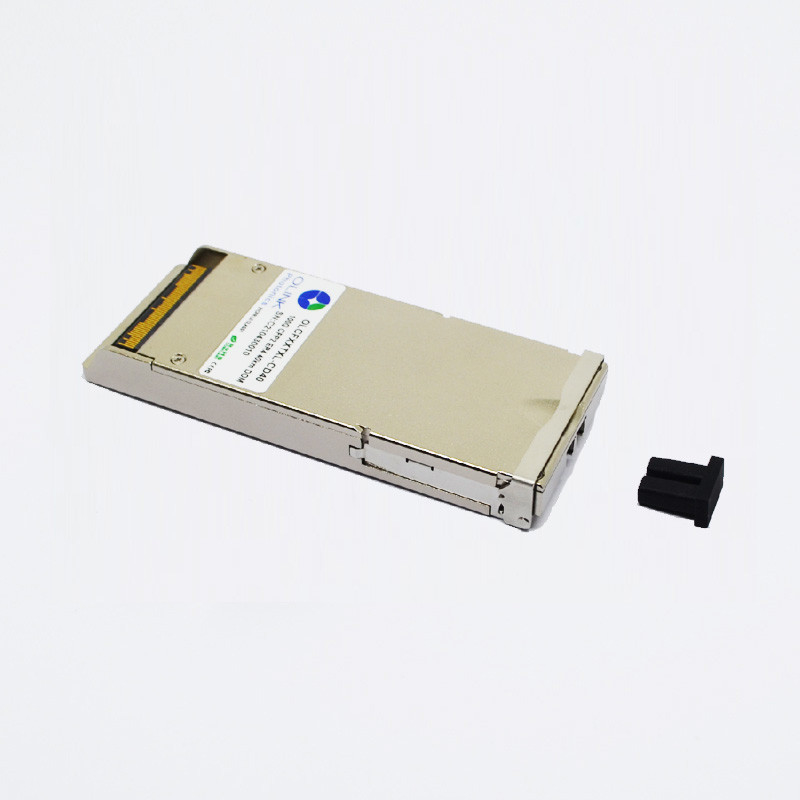

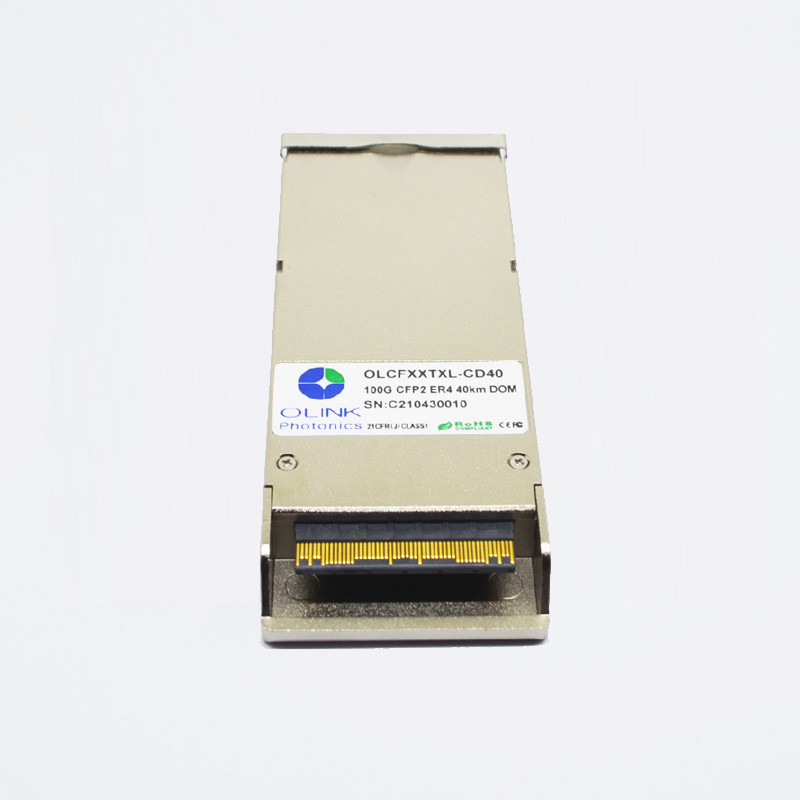

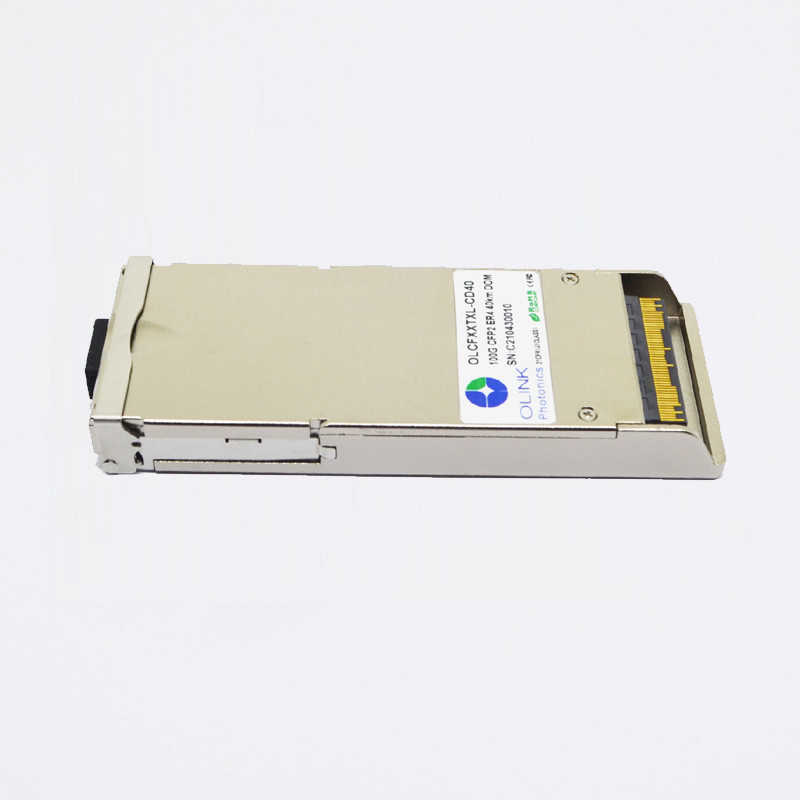

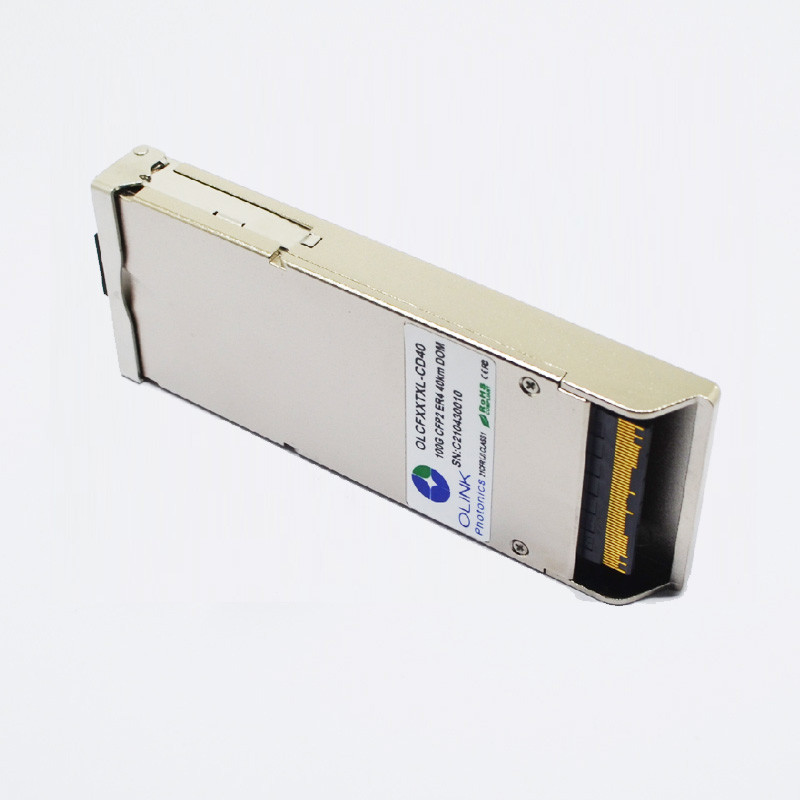

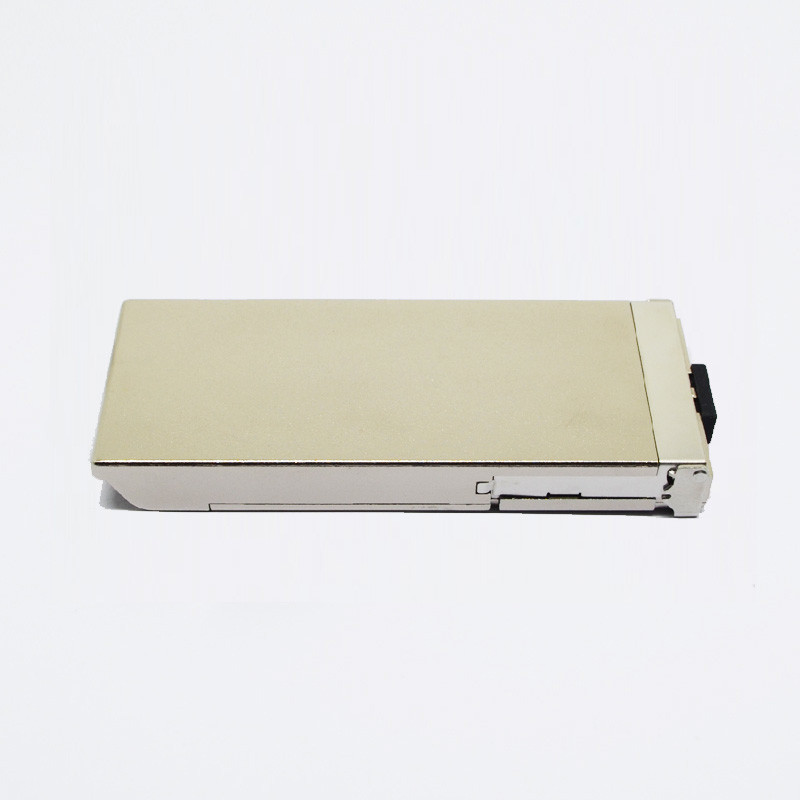

100G CFP2 ER4 40km οπτικές ενότητες πομποδεκτών συμβατές με τον ιουνίπερο
RoHS υποχωρητικό 100Gb/s CFP2 ER4 40km οπτικός πομποδέκτης
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 112Gbps
●Διπλός συνδετήρας LC
●Καυτός pluggable
●Λειτουργούν ηλεκτρικό τμηματικό ποσοστό στοιχείων μέχρι 27.952493Gbps
●APD ROSA
●παράλληλη ηλεκτρική τμηματική διεπαφή 4
●Εφαρμόσιμος για τη σύνδεση 30km SMF
●Χαμηλής ισχύος κατανάλωση, < 12W="">
●Ψηφιακό διαγνωστικό όργανο ελέγχου Interfacel
●Διεπαφή επικοινωνίας MDIO
●Υποχωρητικός με 100GBASE-ER4
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0 έως 70 °C
Εφαρμογές
●Δίκτυο τοπικής περιοχής (τοπικό LAN)
●Δίκτυο ευρείας περιοχής (ΩΧΡΟ)
●Αλλαγή στη διεπαφή δρομολογητών
Πρότυπα
●Υποχωρητικός με IEEE 802.3ba
●Υποχωρητικός με τις προδιαγραφές υλικού CFP2 MSA
●Υποχωρητικός με τις διοικητικές προδιαγραφές CFP2 MSA
●Υποχωρητικός με το ITU-τ G709/Y.1331
●Υποχωρητικός με RoHS
Λειτουργική περιγραφή
Olcfxxtxl-CD40 των Olinkphotonics, ο οπτικός πομποδέκτης 100G CFP2 ER4 ενσωματώνει τη μετάδοση και λαμβάνει την πορεία επάνω σε μια ενότητα. Από την πλευρά μετάδοσης, τέσσερις πάροδοι των τμηματικών ρευμάτων στοιχείων ανακτώνται, ξαναρυθμίζονται, και μεταφέρονται προς τέσσερις οδηγούς λέιζερ, οι οποίοι ελέγχουν τέσσερα διαμορφωμένα ηλεκτρικός-απορρόφηση λέιζερ (EMLs) με 1296, 1300, 1305, και 1309 κεντρικά μήκη κύματος NM. Τα οπτικά σήματα πολλαπλασιάζονται έπειτα σε μια single-mode ίνα μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Λάβετε την πλευρά, τέσσερις πάροδοι των οπτικών ρευμάτων στοιχείων αποδιαυλώνονται οπτικά από έναν ενσωματωμένο οπτικό αποπολυπλέκτη. Κάθε ατμός στοιχείων ανακτάται από έναν ενισχυτή φωτοανιχνευτών και transimpedance ΚΑΡΦΙΤΣΩΝ, ξαναρυθμίζεται, και μεταφέρεται προς έναν οδηγό παραγωγής. Αυτή η ενότητα χαρακτηρίζει μια καυτός-pluggable ηλεκτρική διεπαφή, μια χαμηλής ισχύος κατανάλωση, και τη διοικητική διεπαφή MDIO.
Οπτικά χαρακτηριστικά
(Δοκιμασμένος υπό τους συνιστώμενους λειτουργούντες όρους, εκτός αν αναφέρεται διαφορετικά)
| Παράμετρος |
Σύμβολο |
Μονάδα |
Λ. |
Τύπος |
Max |
Σημειώσεις |
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων |
| Κάνοντας σήμα ποσοστό, κάθε πάροδος |
|
ΓΨΔ |
25.78125 ±100 PPM |
100GBase-ER4 |
| 27.9525 ±20 PPM |
OTU4 |
| Τεσσάρων λωρίδων σειρά μήκους κύματος |
λ1 |
NM |
1294.53 |
1295.56 |
1296.59 |
|
| λ2 |
1299.02 |
1300.05 |
1301.09 |
|
| λ3 |
1303.54 |
1304.58 |
1305.63 |
|
| λ4 |
1308.09 |
1309.14 |
1310.19 |
|
| Συνολική δύναμη έναρξης |
|
dBm |
|
|
8.9 |
100GBase-ER4 |
| Μέση δύναμη έναρξης, κάθε πάροδος |
Pavg |
dBm |
-2.9 |
|
2.9 |
2 |
| Οπτικό εύρος διαμόρφωσης, κάθε πάροδος (OMA) 2 |
OMA |
dBm |
0,1 |
|
4.5 |
|
| Διαφορά στη δύναμη έναρξης μεταξύ οποιων δήποτε δύο παρόδων (OMA) |
|
DB |
|
|
3.6 |
|
| Αναλογία εξάλειψης |
ER |
DB |
8 |
|
|
100GBase-ER4 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
DB |
30 |
|
|
|
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς, κάθε πάροδος |
TDP |
DB |
|
|
2.5 |
|
| Οπτική ανοχή επιστροφής απώλειας |
|
DB |
|
|
20 |
|
| Συσκευή αποστολής σημάτων reflectance3 |
|
DB |
|
|
– 12 |
|
| Μάσκα ματιών συσκευών αποστολής σημάτων {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-ER4 |
| Οπτικά χαρακτηριστικά δεκτών |
| Λάβετε το ποσοστό για κάθε πάροδο |
|
GBP |
|
25.78125 |
27.9525 |
|
| Η υπερφόρτωση εισήγαγε την οπτική δύναμη |
Pmax |
dBm |
5.5 |
|
|
3 |
|
Ο μέσος όρος λαμβάνει τη δύναμη για κάθε μια
Πάροδος
|
Καρφίτσα |
dBm |
-20.9 |
|
4.5 |
4, 5 |
|
Λάβετε τη δύναμη στη OMA για κάθε μια
Πάροδος
|
PinOMA |
dBm |
|
|
4.5 |
|
|
Διαφορά Receive στη δύναμη μέσα
OMA μεταξύ οποιων δήποτε δύο παρόδων
|
|
dBm |
|
|
4.5 |
|
|
Ευαισθησία δεκτών στη OMA για
Κάθε πάροδος
|
SOMA |
dBm |
|
|
-21.4 |
6 |
|
Τονισμένη ευαισθησία δεκτών μέσα
OMA για κάθε πάροδο
|
|
dBm |
|
|
-17.9 |
7, 8 |
Σημειώσεις:
1. Το ρεύμα ανεφοδιασμού περιλαμβάνει το ρεύμα ανεφοδιασμού της ενότητας CFP2 και τον πίνακα δοκιμής workingcurrent.
2. Η μέση δύναμη έναρξης, κάθε πάροδος (λ.) είναι πληροφοριακή για 100GBase-LR4, όχι ο κύριος δείκτης της δύναμης σημάτων.
3. Ο δέκτης θα είναι σε θέση να ανεχτεί, χωρίς ζημία, τη συνεχή έκθεση σε ένα οπτικό σήμα εισαγωγής που έχει αυτό το μέσο επίπεδο δύναμης
4. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (ανώτατη) γιατί 100GBASE-ER4 είναι μεγαλύτερο από την αξία συσκευών αποστολής σημάτων 100BASE-ER4 για να επιτρέψει τη συμβατότητα με τις μονάδες 100BASE-LR4 στις σύντομες αποστάσεις
5. Ο μέσος όρος λαμβάνει τη δύναμη, κάθε πάροδος (λ.) είναι πληροφοριακή και όχι ο κύριος δείκτης
από τη δύναμη σημάτων. Μια λαμβανόμενη δύναμη κάτω από αυτήν την αξία δεν μπορεί να είναι υποχωρητική εντούτοις, μια αξία επάνω από αυτό δεν εξασφαλίζει συμμόρφωση
6. Η ευαισθησία δεκτών (OMA), κάθε πάροδος (ανώτατη) είναι πληροφοριακή
7. Μετρημένος με το σήμα δοκιμής προσαρμογής σε TP3 για BER=10-12
8. όροι της τονισμένης δοκιμής ευαισθησίας δεκτών: η κάθετη ποινική ρήτρα περάτωσης ματιών για κάθε πάροδο είναι 1.8dB το τονισμένο μάτι J2 jitter για κάθε πάροδο είναι 0.3UI το τονισμένο μάτι J9 jitter για κάθε πάροδο είναι 0.47UI.
Περισσότερες λεπτομέρειες των προϊόντων μας:
Υψηλά αξιόπιστα οπτικά συστατικά και άριστο σχέδιο
1. Λέιζερ DLB και φωτοδίοδος ΚΑΡΦΙΤΣΏΝ
- Μεγάλη απόσταση μετάδοσης.
- Υψηλή ταχύτητα και απόδοση
2. Παχύ χρυσό δάχτυλο
- Σταθερή λειτουργία
- Το επαναλαμβανόμενο βούλωμα και αποσυνδέει
3. Η καλύπτοντας σκληρή χρυσή Shell
- Καλός διασκεδασμός θερμότητας
- Μην μπορέστε να παραμορφωθείτε εύκολα
- Αντι-ηλεκτρομαγνητική παρέμβαση
Οικονομικώς αποδοτική και αξιόπιστη μετάδοση
- Η χαμηλής ισχύος κατανάλωση και η μικρή λανθάνουσα κατάσταση επιτρέπουν στις συσκευές δικτύων σας για να λειτουργήσουν αποτελεσματικά
- Η λειτουργία DOM υποστηρίζει το σε πραγματικό χρόνο έλεγχο για τη θέση πομποδεκτών.
Περιεκτική δοκιμή απόδοσης με τον προηγμένο εξοπλισμό μας
- Επικυρωμένος και δοκιμασμένος στο αυτόματο ποιοτικό σύστημα ελέγχου, για να εξασφαλιστεί η υψηλή επίδοση στο πραγματικό εργασιακό περιβάλλον. Πλήρως δοκιμασμένος για τη συμβατότητα στους αντιστοιχημένους διακόπτες μας.
Η συσκευασία μας & μαρκάρισμα:
- Αντιστατικό κιβώτιο
- Μεμονωμένη συσκευασία
- 10pcs/pallet
- 20pcs/pallet
Όλες οι ενότητές μας έχουν 3 έτη εξουσιοδότησης!
