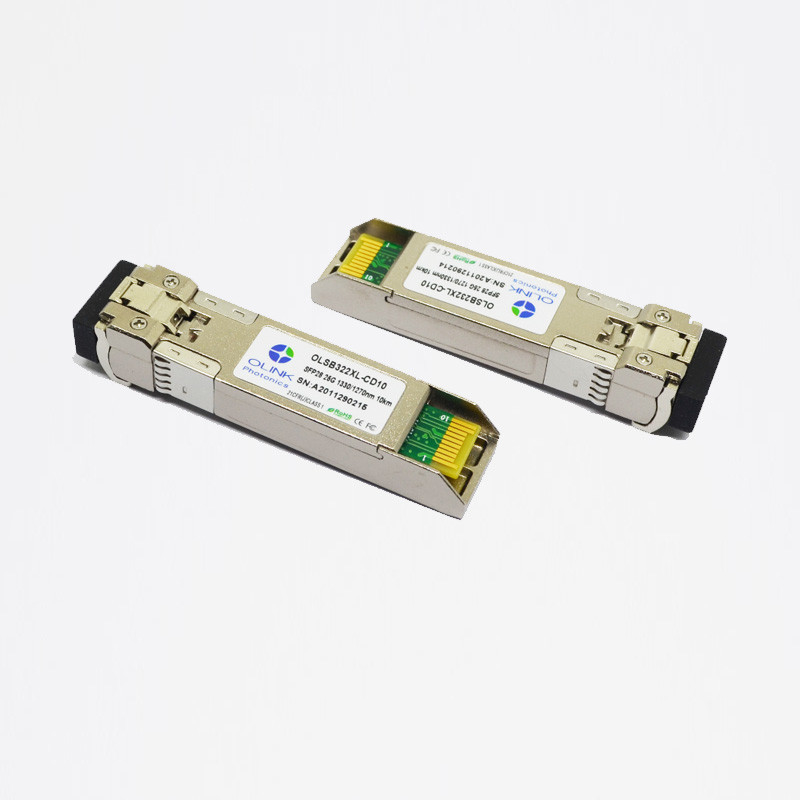

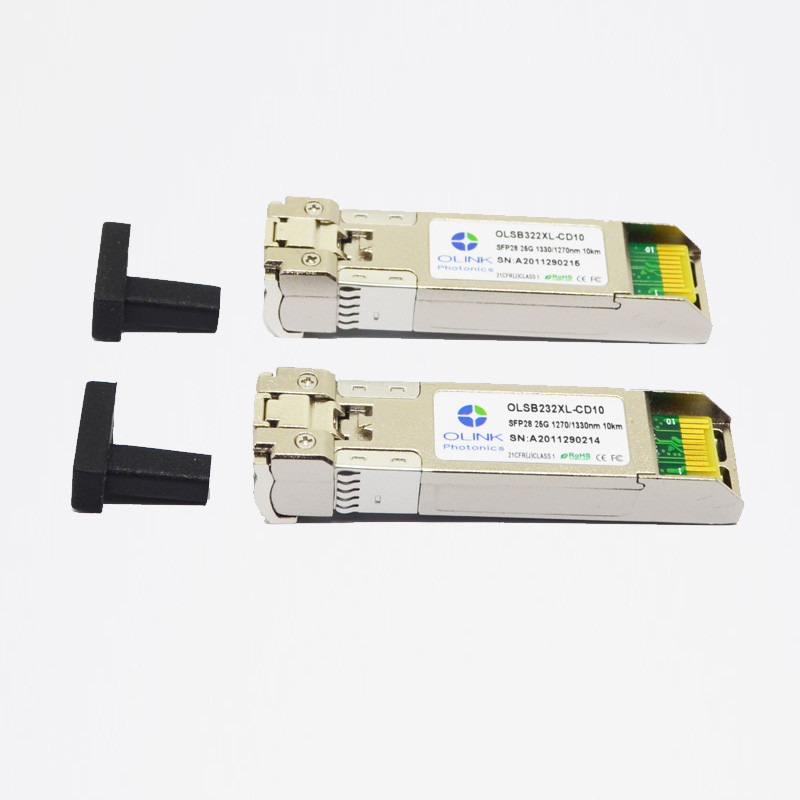

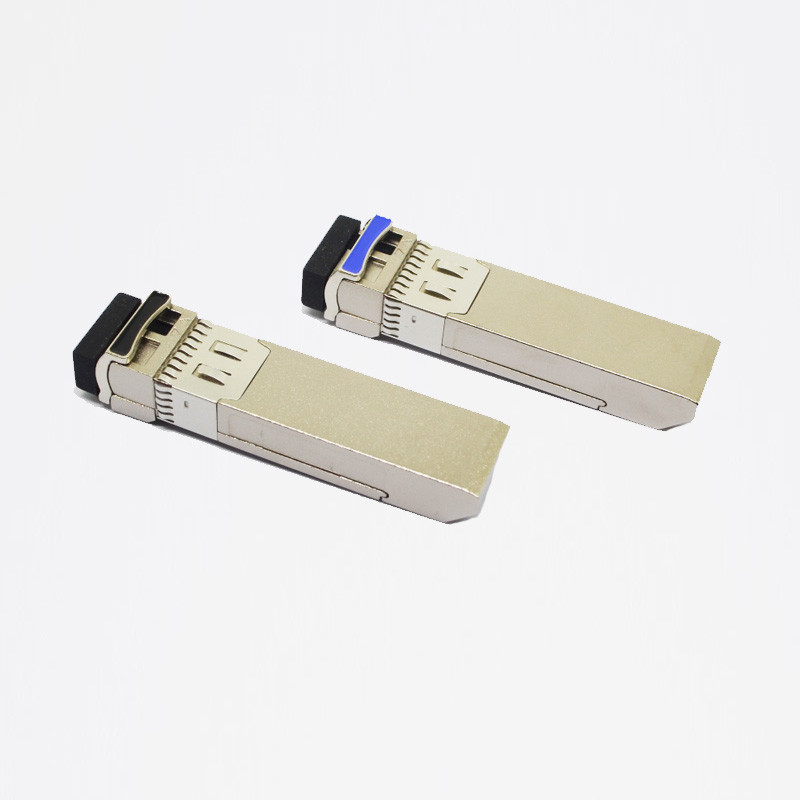

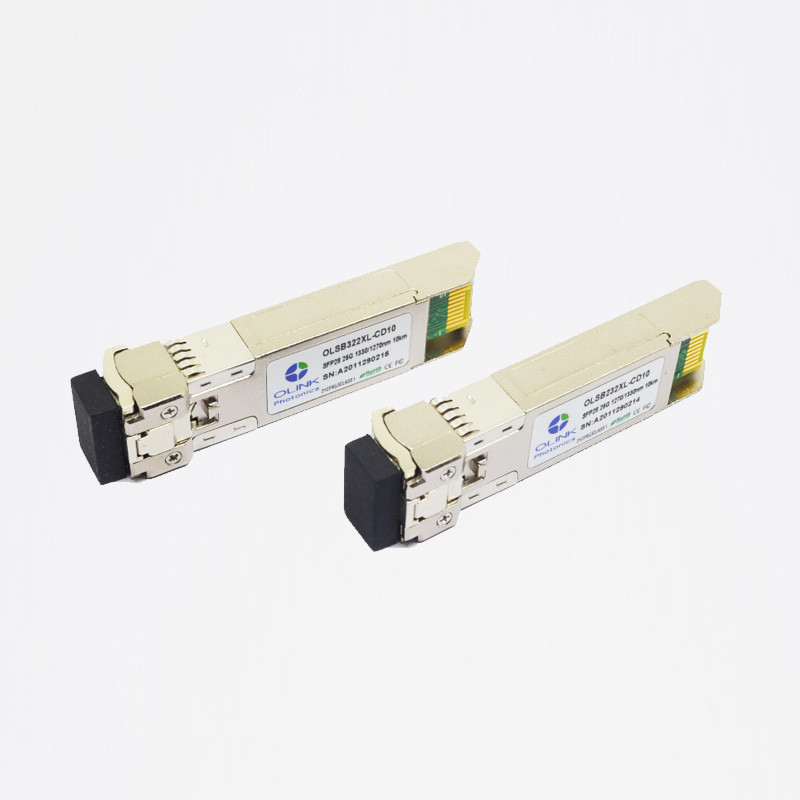

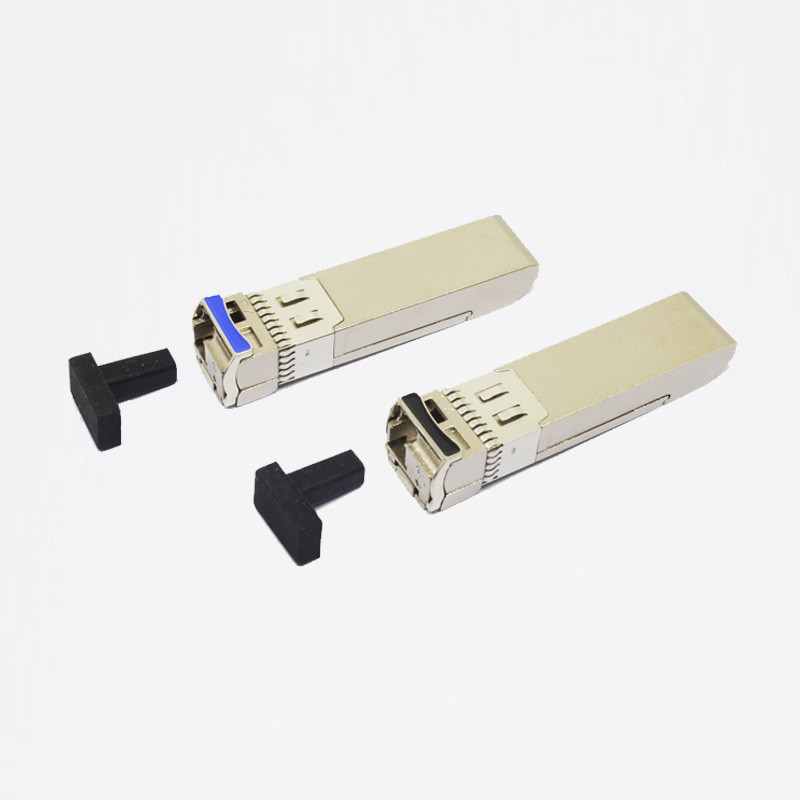

25gbase-BX BiDi SFP28 1270nm/1330nm & 1330nm/1270nm 10km οπτική ενότητα πομποδεκτών
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στην ενότητα
Λειτουργούντα χαρακτηριστικά Gereral
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
|
|
25.78 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc |
|
|
450 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
Ηλεκτρικά εισόδου-εξόδου χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορά. ταλάντευση τάσης εισαγωγής |
|
120 |
|
820 |
mVpp |
1 |
| Το Tx θέτει εκτός λειτουργίας την εισαγωγή |
Χ |
VIH |
2.0 |
|
Vcc+0.3 |
Β |
|
| Λ |
VIL |
0 |
|
0,8 |
| Παραγωγή ελαττωμάτων Tx |
Χ |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Λ |
Ένταση |
0 |
|
0,8 |
| Διαφορά εισαγωγής. Σύνθετη αντίσταση |
Zin |
|
100 |
|
Ω |
|
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Δέκτης |
| Διαφορά. ταλάντευση τάσης παραγωγής |
|
340 |
650 |
800 |
mVpp |
3 |
| Παραγωγή Rx Los |
Χ |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Λ |
Ένταση |
0 |
|
0,8 |
|
Σημείωση 1) Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
Σημείωση 2) Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
Σημείωση 3) RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Οπτικά χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
|
1250 |
1270 |
1290 |
NM |
|
| 1310 |
1330 |
1350 |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
Po |
-3 |
|
5 |
dBm |
|
| Αναλογία εξάλειψης |
ER |
3.5 |
|
|
DB |
|
| φασματικό πλάτος (- 20dB) |
Δλ |
|
|
1 |
NM |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-130 |
dB/Hz |
|
| Ποινική ρήτρα διασποράς |
|
|
|
3 |
DB |
|
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
|
1330 |
|
NM |
|
| |
1270 |
|
|
| Τονισμένη ευαισθησία της OMA δεκτών |
Psen |
|
|
-13 |
dBm |
|
| Μέση δύναμη δεκτών |
Pimax |
-13.3 |
|
2 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-12 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
5 |
DB |
|
Χαρακτηριστικά γνωρίσματα προϊόντων
●υποχωρητικός σε sff-8402 για τη λύση SFP28
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου με sff-8472
●Καυτό pluggable ίχνος SFP+
●συσκευή αποστολής σημάτων 1270nm/1330nm DFB
●Μέχρι τα στοιχεία 25.78Gb/s - συνδέσεις
●Εφαρμόσιμος για τη σύνδεση 10Km SMF
●Υψηλό περιθώριο μετάδοσης
●Χαμηλής ισχύος κατανάλωση<1>
●Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
●Λειτουργούσα θερμοκρασία περίπτωσης: Εμπορικός: 0 ~ +70℃
Εφαρμογές
●25.78 ενιαία πάροδος Gb/s
●Άλλες οπτικές συνδέσεις
Διαταγή των πληροφοριών
| Αριθμός μερών |
Περιγραφή |
| OLSB232XL-CD10 |
SFP28 LR 25.78G, 0~70℃, 1270/1330nm, BIDI 10Km |
| OLSB322XL-CD10 |
SFP28 LR 25.78G, 0~70℃, 1330/1270nm, BIDI 10Km |
