2.5G πολυ τρόπος 850nm 300m γενικό συμβατό σύστημα ενότητας πομποδεκτών SR SFP

2.5G πολλαπλού τρόπου 850nm 300m γενικό συμβατό σύστημα ενότητας πομποδεκτών SR SFP

Αυτός ο υποχωρητικός 2.5G 850nm 300m SFP πομποδέκτης MSA παρέχει τη ρυθμοαπόδοση 2.5GBase-SX μέχρι 550m πέρα από την πολλαπλού τρόπου ίνα (MMF) χρησιμοποιώντας ένα μήκος κύματος 850nm μέσω ενός συνδετήρα LC. Χτίζεται στα πρότυπα MSA και δημοσιευείται σε συνέχειες μεμονωμένα και η στοιχείο-κυκλοφορία και η εφαρμογή δοκιμασμένος για να εξασφαλίσουν ότι θα ενσωματώσουν στο δίκτυό σας χωρίς ραφή.

Χαρακτηριστικά γνωρίσματα προϊόντων

• Καυτός-pluggable ίχνος SFP
• Μέχρι τα στοιχεία 2.5Gb/s - συνδέσεις
• Υποχωρητικός με τα πρότυπα SFP MSA
• συσκευή αποστολής σημάτων λέιζερ 850nm VCSEL και δέκτης ΚΑΡΦΙΤΣΏΝ InGaAs
• Μέχρι 300m σε 50/125µm MMF
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου υποστήριξης
• Διπλός συνδετήρας LC
• Χαμηλής ισχύος διασκεδασμός
• Η περίφραξη μετάλλων παρέχει τη χαμηλότερη EMI
• ROHS υποχωρητικό και αμόλυβδο

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημειώσεις:

1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.

2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.

3.RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημειώσεις:

1. Μετρημένος σε 2.5Gb/s με PRBS 223 ^{– 1} σχέδιο δοκιμής NRZ.

2.Unfiltered, που μετριούνται με ένα PRBS 223^-1 σχέδιο @2.5Gbps δοκιμής

3.Measured σε 2.5Gb/s με PRBS 223 ^{– 1} σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-10

Περιγραφές προϊόντων

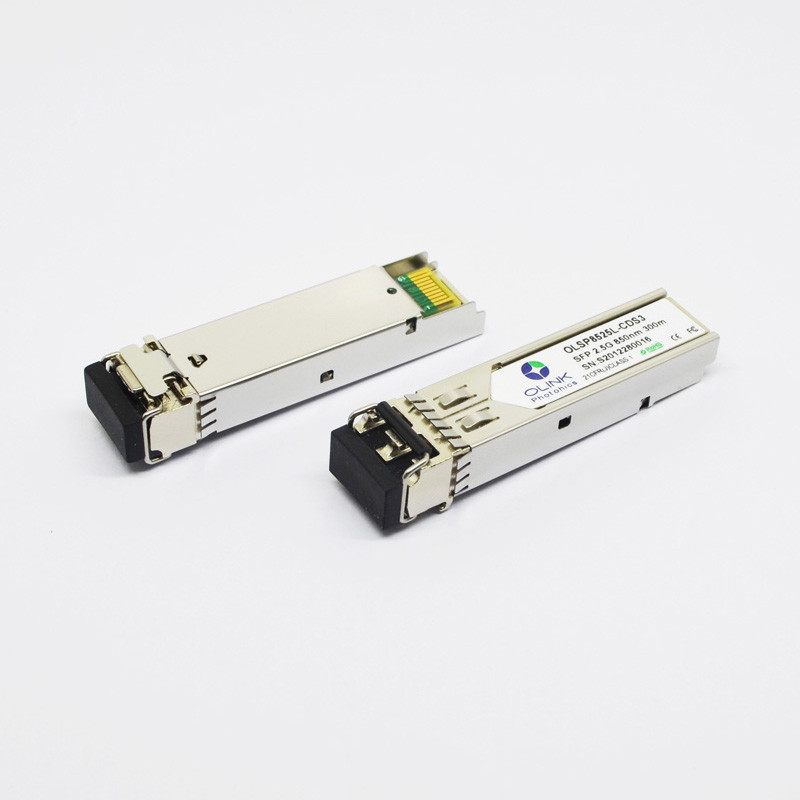

OLSP8525L-CDS3 του Olinkcom είναι μια υψηλής απόδοσης μικρή pluggable SFP ενότητα τύπου για τις τμηματικές οπτικές μεταδόσεις στοιχείων 2.5Gb/s όπως η εφαρμογή καναλιών ινών ι-16/SONET Oc-48 SR-1/2x SDH STM-16. Αυτή η ενότητα πομποδεκτών SFP παρέχει την απόσταση μετάδοσης 300m πέρα από την πολλαπλού τρόπου ίνα σε ένα ονομαστικό μήκος κύματος 850nm. Το τμήμα συσκευών αποστολής σημάτων ενσωματώνει ένα λέιζερ 850nm VCSEL που είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με το διεθνές IEC 60825 ασφαλειών προτύπου. Το τμήμα δεκτών χρησιμοποιεί μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ μεγάλου InGaAs (PD) και τον προενισχυτή δια-σύνθετης αντίστασης. Η σειρά ενότητας 2.5Gb/s SFP είναι πλήρως υποχωρητική με τη συμφωνία πολυ-πρόσβασης SFP (MSA) και sff-8472.

Εφαρμογές

Διακόπτες και δρομολογητές SDH STM-16
Διακόπτες και δρομολογητές SONET Oc-48
2x κανάλι ινών
Άλλες οπτικές συνδέσεις
