Τόπος καταγωγής: | ΚΙΝΑ |
---|---|
Μάρκα: | OLKOPTO |
Πιστοποίηση: | CE, RoHS, FCC, FDA, UL, EMC, ISO9001 |
Αριθμό μοντέλου: | OLSP5525L-CD40 |
Ποσότητα παραγγελίας min: | 1 PC |
Συσκευασία λεπτομέρειες: | 10pcs/τσάντα φύλλων αλουμινίου, μεμονωμένη συσκευασία |
Χρόνος παράδοσης: | 3-6 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T |
Δυνατότητα προσφοράς: | 80-120k το μήνα |
Όνομα προϊόντων: | 2.5G SFP 1550nm 40km | Συμβατότητα: | HPE |
---|---|---|---|
Τύπος μορφής: | SFP (μίνι-GBIC) | Ποσοστό στοιχείων: | 2,5-Gigabit |
μήκος κύματος: | 1550nm | Προσιτότητα: | 40km |
MEDIA: | SMF | Συνδετήρας: | LC |
DOM: | ΝΑΙ | Λειτουργούσα θερμοκρασία: | 0-70°C |
Υψηλό φως: | πομποδέκτης 1550nm 40km SFP,Πομποδέκτης HPE JD086A SFP,2.5Gb/s οπτικοί πομποδέκτες SFP |

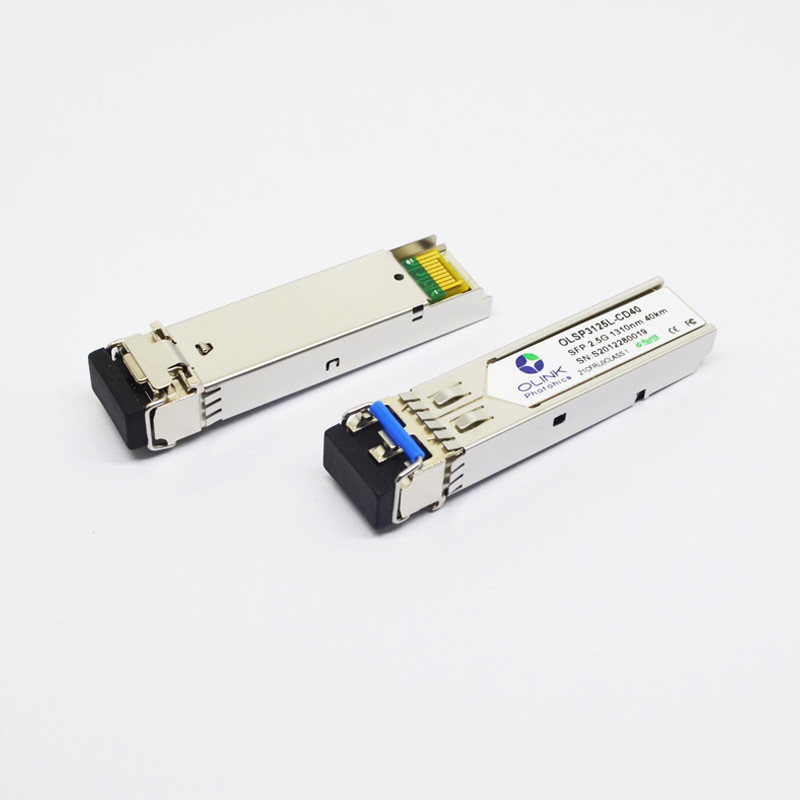

Συμβατός 2.5Gb/s SFP ER 1550nm 40km SFP πομποδέκτης HPE JD086A
2.5G πομποδέκτης SFP 1550nm 40km
Αυτός ο συμβατός SFP πομποδέκτης HPE JD086A παρέχει την 2500Base-πρώην ρυθμοαπόδοση μέχρι 40km πέρα από τη single-mode ίνα (SMF) χρησιμοποιώντας ένα μήκος κύματος 1310nm μέσω ενός συνδετήρα LC.
• Καυτός-pluggable ίχνος SFP
• Υποστήριξη μέχρι τα στοιχεία 2.488Gb/s - συνδέσεις
• Υποχωρητικός με τα πρότυπα SFP MSA
• συσκευή αποστολής σημάτων λέιζερ 1550nm DFB και δέκτης ΚΑΡΦΙΤΣΏΝ InGaAs
• Μέχρι 40km σε 9/125µm SMF
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Ψηφιακή διαγνωστική διεπαφή ελέγχου υποστήριξης
• Διπλός συνδετήρας LC
• Χαμηλής ισχύος διασκεδασμός
• Η περίφραξη μετάλλων παρέχει τη χαμηλότερη EMI
• ROHS υποχωρητικό και αμόλυβδο
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Συσκευή αποστολής σημάτων | ||||||
Διαφορική ταλάντευση εισαγωγής στοιχείων | VIN, PP | 300 | 1800 | mVpp | 1 | |
Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο | VIH | 2.0 | Vcc+0.3 | Β | ||
Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο | VIL | 0 | 0,8 | Β | ||
Ελάττωμα Tx παραγωγή-υψηλό | VOH | 2.0 | Vcc+0.3 | Β | 2 | |
Ελάττωμα Tx παραγωγή-χαμηλό | Ένταση | 0 | 0,8 | Β | 2 | |
Διαφορική σύνθετη αντίσταση εισαγωγής | Rin | 100 | Ω | |||
Δέκτης | ||||||
Διαφορική ταλάντευση παραγωγής στοιχείων | Vout, PP | 400 | 1000 | mVpp | 3 | |
Rx Los παραγωγή-υψηλό | VROH | 2.0 | Vcc+0.3 | Β | 2 | |
Rx Los παραγωγή-χαμηλό | VROL | 0 | 0,8 | Β | 2 |
Σημειώσεις:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3.RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος | Μέγιστο. | Μονάδα | Σημείωση |
Συσκευή αποστολής σημάτων | ||||||
Λειτουργούν μήκος κύματος | λ | 1530 | 1550 | 1565 | NM | |
Ave. δύναμη παραγωγής (που επιτρέπεται) | ΣΤΡΩΣΤΕ | -3 | 2 | dBm | 1 | |
Αναλογία εξάλειψης | ER | 8.5 | DB | 1 | ||
Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||
Φασματικό πλάτος RMS | Δλ | 1 | NM | |||
Χρόνος ανόδου/πτώση (20%~80%) | Tr/Tf | 0,26 | NS | 2 | ||
Ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
Οπτικό μάτι παραγωγής | ITU-τ G.957 υποχωρητικό | |||||
Δέκτης | ||||||
Λειτουργούν μήκος κύματος | λ | 1270 | 1610 | NM | ||
Ευαισθησία δεκτών | PSEN1 | -19 | dBm | 3 | ||
Υπερφόρτωση | ΣΤΡΩΣΤΕ | 0 | dBm | 3 | ||
Το Los βεβαιώνει | PA | -35 | dBm | |||
Το Los de-βεβαιώνει | Pd | -20 | dBm | |||
Υστέρηση Los | Pd-PA | 0,5 | DB |
Σημειώσεις:
1.Measured σε 2.5Gb/s με σχέδιο δοκιμής PRBS 2 223 – 1 NRZ.
2.Unfiltered, που μετριούνται με ένα PRBS223 – 1 σχέδιο @2.5Gbps δοκιμής
3.Measured σε 2.5Gb/s με PRBS 223 – 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Περιγραφές προϊόντων
OLSP5525L-CD40 του Olinkcom είναι ένας pluggable SFP υψηλής επίδοσης μικρός πομποδέκτης τρόπου τύπου ενιαίος για 2.488Gbps SONET Oc-48 και SDH STM-16 πολύ φθάνει (σε LR-1) εφαρμογή. Είναι συμμορφώνεται πλήρως με τη συμφωνία πολυ-πρόσβασης SFP (MSA) και μπορεί να χρησιμοποιηθεί στον υποχωρητικό δικτυακό εξοπλισμό MSA.
Ο πομποδέκτης 2.5Gbps SFP αποτελείται από τα κάτωθι τμήματα: ο οδηγός LD, ο ενισχυτής περιορισμού, το ψηφιακό διαγνωστικό όργανο ελέγχου, το λέιζερ 1550nm DFB και ο φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ. Η ενότητα πομποδεκτών SFP είναι μια κατηγορία που 1 προϊόν λέιζερ συμμορφώνεται με FDA/CDRH και IEC-60825 πρότυπα.
FAQ:
Q1: Ποια είναι τα κύρια προϊόντα σας;
Το Olinkcom είναι ο κατασκευαστής των οπτικών πομποδεκτών, προσφέρει τη μεγάλη έκταση των πομποδεκτών από 155M σε 100G, συμπεριλαμβανομένου του SFP, SFP+, XFP, SFP28, QSFP+, QSFP28, CFP2 κ.λπ.
Q2: Έχετε την ελάχιστη ποσότητα διαταγής;
Δεν έχουμε οποιοδήποτε MOQ.
