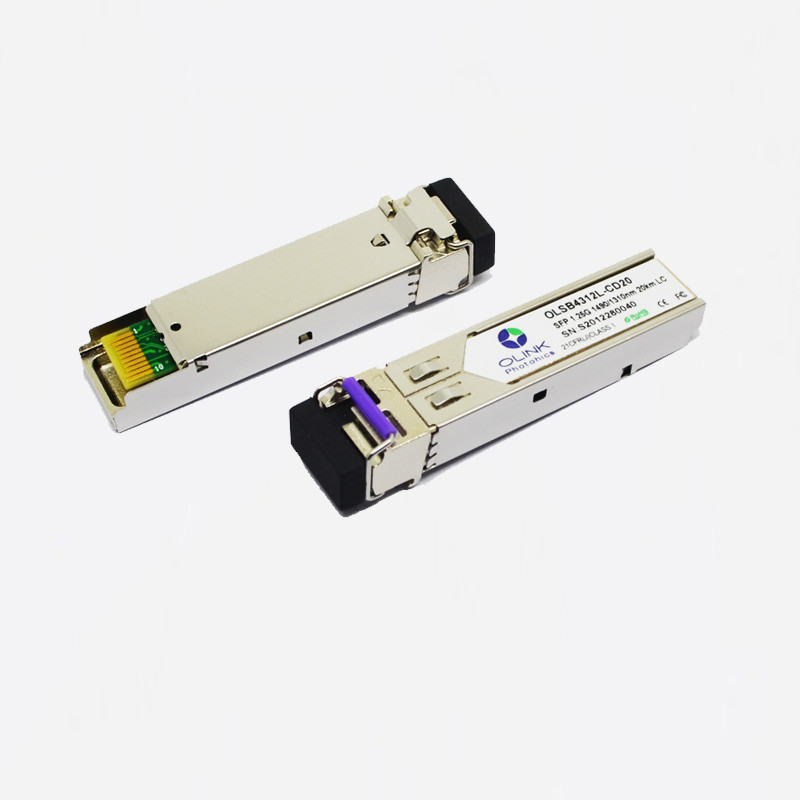

Ενότητα πομποδεκτών DOM LC SMF 1000base-bx-δ BiDi SFP 1490nm/1310nm 20km
Περιγραφές προϊόντων
OLSB 34(43) 12L-CD20, των Olinkphotonics πομποδέκτες SFP-BIDI είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες που υποστηρίζουν το διπλό στοιχείο-ποσοστό του 1.25Gbps/1.0625Gbps και απόστασης μετάδοσης 20km με SMF. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ. Οι πομποδέκτες είναι συμβατοί με την πολλών πηγών συμφωνία SFP (MSA) και sff-8472. Για περισσότερες πληροφορίες, παρακαλώ αναφερθείτε στο SFP MSA.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
|
1.25 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
220 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
| Tj |
-40 |
|
85 |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο |
VIH |
2.0 |
|
Vcc+0.3 |
Β |
|
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο |
VIL |
0 |
|
0,8 |
Β |
|
| Ελάττωμα Tx παραγωγή-υψηλό |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Ελάττωμα Tx παραγωγή-χαμηλό |
Ένταση |
0 |
|
0,8 |
Β |
2 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
340 |
650 |
800 |
mVpp |
3 |
| Rx Los παραγωγή-υψηλό |
VROH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Rx Los παραγωγή-χαμηλό |
VROL |
0 |
|
0,8 |
Β |
2 |
Σημειώσεις:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3.RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Χαρακτηριστικά γνωρίσματα προϊόντων
●Ποσοστά δυαδικών ψηφίων υποστηρίξεων 1.25Gbps/1.0625Gbps
●Αμφίδρομος συνδετήρας LC
●Καυτό pluggable ίχνος SFP
●1310nm ανιχνευτής φωτογραφιών ΚΑΡΦΙΤΣΏΝ λέιζερ and1490nm FP
●λέιζερ 1490nm DFB και ανιχνευτής φωτογραφιών ΚΑΡΦΙΤΣΏΝ 1310nm
●Χαμηλής ισχύος κατανάλωση, < 0="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Υποχωρητικός με το SFP MSA και sff-8472
●Η πολύ χαμηλή EMI και άριστη προστασία ESD
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0 έως 70 °C
Εφαρμογές
λ δίκτυα χώρου αποθήκευσης μεγάλου
η συστάδα υπολογιστών λ διαγώνιος-συνδέει
σωλήνες μεγάλων στοιχείων συνήθειας λ
FAQ
Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Α: Είμαστε αρχικός κατασκευαστής. Μπορούμε να κάνουμε επιχειρήσεις OEM/ODM. Η επιχείρησή μας παράγει κυρίως τα προϊόντα οπτικής ίνας.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Α: Χρόνος παράδοσης αγοράς ομάδας: 30-60 ημέρες Γενικός χρόνος παράδοσης: 20 ημέρες.
Q: Ποια είναι η διαδικασία καταβολής σας;
Α: T/T 30% ως κατάθεση, και 70% πριν από την παράδοση.
Q: Ποια είναι η εξουσιοδότηση;
Α: Η ελεύθερη εξουσιοδότηση είναι ένα έτος από την ημέρα της Επιτροπής κατάλληλης. Εάν υπάρχει οποιοδήποτε ελάττωμα για τα προϊόντα μας εντός της ελεύθερης περιόδου εξουσιοδότησης, θα το επισκευάσουμε και θα αλλάξουμε τη συνέλευση ελαττωμάτων δωρεάν.
