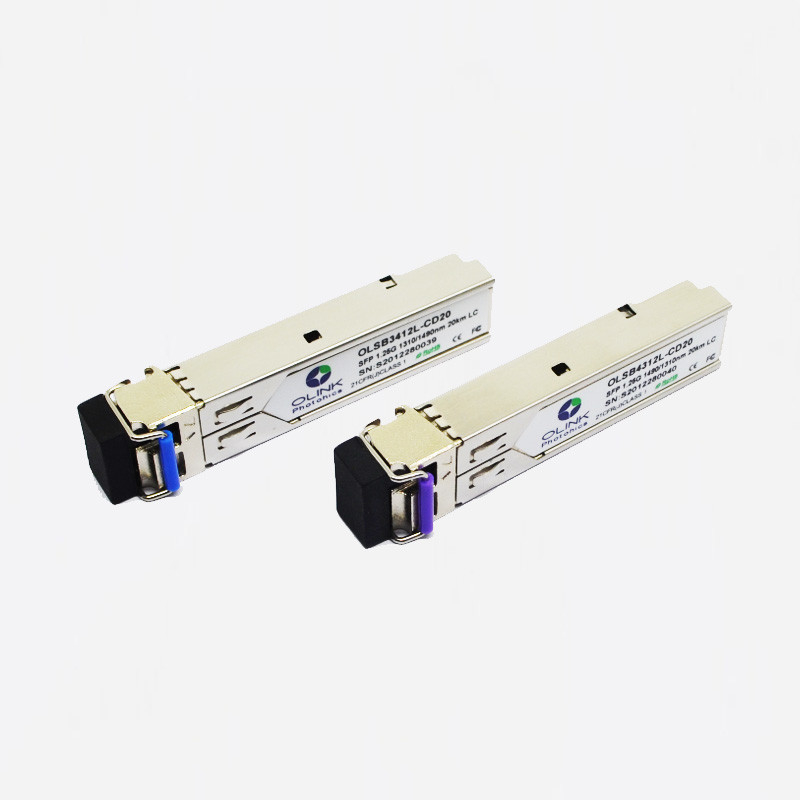

Ενότητα πομποδεκτών DOM LC SMF 1000base-bx-δ BiDi SFP 1490nm/1310nm 20km
Περιγραφές προϊόντων
OLSB 34(43) 12L-CD20, των Olinkphotonics πομποδέκτες SFP-BIDI είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες που υποστηρίζουν το διπλό στοιχείο-ποσοστό του 1.25Gbps/1.0625Gbps και απόστασης μετάδοσης 20km με SMF.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
|
1.25 |
|
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
220 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
| Tj |
-40 |
|
85 |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VIN, PP |
120 |
|
820 |
mVpp |
1 |
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-μέγιστο σημείο |
VIH |
2.0 |
|
Vcc+0.3 |
Β |
|
| Το Tx θέτει εκτός λειτουργίας το εισαγωγή-χαμηλότατο σημείο |
VIL |
0 |
|
0,8 |
Β |
|
| Ελάττωμα Tx παραγωγή-υψηλό |
VOH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Ελάττωμα Tx παραγωγή-χαμηλό |
Ένταση |
0 |
|
0,8 |
Β |
2 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
340 |
650 |
800 |
mVpp |
3 |
| Rx Los παραγωγή-υψηλό |
VROH |
2.0 |
|
Vcc+0.3 |
Β |
2 |
| Rx Los παραγωγή-χαμηλό |
VROL |
0 |
|
0,8 |
Β |
2 |
Σημειώσεις:
1. Είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται με τη διαφορική λήξη 100Ω μέσα στην ενότητα.
2. Το ελάττωμα και Rx Los Tx είναι ανοικτά αποτελέσματα συλλεκτών, τα οποία πρέπει να σηκωθούν με 4.7k στους αντιστάτες 10kΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση μεταξύ 2.0V και Vcc+0.3V.
3.RD+/- τα αποτελέσματα είναι εσωτερικά εναλλασσόμενο ρεύμα που συνδέεται, και πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES.
Χαρακτηριστικά γνωρίσματα προϊόντων
- Μετάδοση μέχρι 20km σε SMF
- Μέχρι 1,25 GBP
- 1310nm λέιζερ FP και δέκτης ΚΑΡΦΙΤΣΏΝ
- Ενιαία οπτική διεπαφή δοχείων LC/SC υποχωρητική
- 2-wire διεπαφή για τον ενσωματωμένο ψηφιακό διαγνωστικό έλεγχο
- Καυτός pluggable
- Η πολύ χαμηλή EMI και άριστη προστασία ESD
- 3.3V παροχή ηλεκτρικού ρεύματος
- Κατανάλωση ισχύος λιγότερο από 1.0W
- Λειτουργούσα θερμοκρασία περίπτωσης: 0~+70°C
Εφαρμογές
●Gigabit Ethernet
●Κανάλι ινών
●Αλλαγή για να μεταστρέψει τη διεπαφή
●Μεταστρεφόμενες backplane εφαρμογές
●Διεπαφή δρομολογητών/κεντρικών υπολογιστών
●Άλλες οπτικές συνδέσεις
