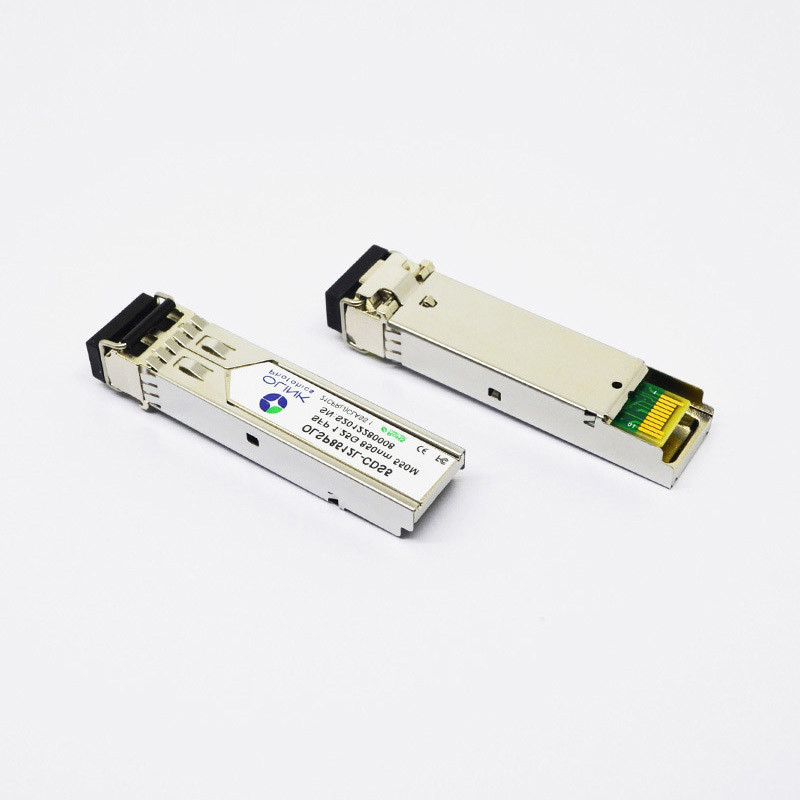

Ακραίος συμβατός πομποδέκτης 1000base-SX 850nm 550m οπτικών ινών SFP

Ακραίος συμβατός πομποδέκτης 1000base-SX 850nm 550m οπτικών ινών SFP

Ακραία συμβατή 1000base-SX SFP 850nm 550m SFP οπτική ενότητα πομποδεκτών

Χαρακτηριστικά γνωρίσματα προϊόντων

• Μετάδοση μέχρι 20km σε SMF
• Μέχρι 1,25 GBP
• 1310nm λέιζερ FP και δέκτης ΚΑΡΦΙΤΣΏΝ
• Ενιαία οπτική διεπαφή δοχείων LC/SC υποχωρητική
• 2-wire διεπαφή για τον ενσωματωμένο ψηφιακό διαγνωστικό έλεγχο
• Καυτός pluggable
• Η πολύ χαμηλή EMI και άριστη προστασία ESD
• 3.3V παροχή ηλεκτρικού ρεύματος
• Κατανάλωση ισχύος λιγότερο από 1.0W
• Λειτουργούσα θερμοκρασία περίπτωσης: 0~+70°C

Καρφίτσα Defintion και λειτουργίες

Σημειώσεις:

1. Όταν υψηλή, αυτή η παραγωγή δείχνει ένα ελάττωμα λέιζερ κάποιου είδους. Χαμηλός δείχνει την κανονική λειτουργία. Και πρέπει να σηκωθεί με 4,7 – αντιστάτης 10KΩ στον πίνακα οικοδεσποτών.

2. TX θέτει εκτός λειτουργίας είναι μια εισαγωγή που χρησιμοποιείται για να διακόψει την οπτική παραγωγή συσκευών αποστολής σημάτων. Σηκώνεται μέσα στην ενότητα με 4,7 – αντιστάτης 10KΩ. Τα κράτη του είναι:

Χαμηλός (0 – 0.8V): Συσκευή αποστολής σημάτων επάνω (>0.8, < 2="">

Υψηλός (2.0V~Vcc+0.3V): Η συσκευή αποστολής σημάτων καθιστούσε ανίκανος ανοικτό: Άτομα με ειδικές ανάγκες συσκευών αποστολής σημάτων

3. Νεαρός δικυκλιστής-Def 0,1,2. Αυτές είναι οι καρφίτσες καθορισμού ενότητας. Πρέπει να σηκωθούν με ένα 4.7K – αντιστάτης 10KΩ στον πίνακα οικοδεσποτών. Σηκώστε την τάση θα είναι μεταξύ 2.0V~Vcc+0.3V.

Νεαρός δικυκλιστής-Def 0 έχει στηριχτεί από την ενότητα για να δείξει ότι η ενότητα είναι παρούσα

Νεαρός δικυκλιστής-Def 1 είναι η γραμμή ρολογιών τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα

Νεαρός δικυκλιστής-Def 2 είναι η γραμμή στοιχείων τμηματικής διεπαφής δύο καλωδίων για την τμηματική ταυτότητα

4. Όταν υψηλή, αυτή η παραγωγή δείχνει την απώλεια σήματος (Los). Χαμηλός δείχνει την κανονική λειτουργία.

5. RD+/-: Αυτά είναι τα διαφορικά αποτελέσματα δεκτών. Είναι συνδεμένες εναλλασσόμενο ρεύμα διαφορικές γραμμές 100Ω που πρέπει να ολοκληρωθούν με 100Ω (διαφορικό) στο χρήστη SERDES. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών.

6. TD+/-: Αυτές είναι οι διαφορικές εισαγωγές συσκευών αποστολής σημάτων. Είναι ρεύμα-συνδεμένες, διαφορικές γραμμές με τη διαφορική λήξη 100Ω μέσα στην ενότητα. Η σύζευξη εναλλασσόμενου ρεύματος γίνεται μέσα στην ενότητα και έτσι δεν απαιτείται στον πίνακα οικοδεσποτών.

Εφαρμογές

●Gigabit Ethernet

●Κανάλι ινών

●Αλλαγή για να μεταστρέψει τη διεπαφή

●Μεταστρεφόμενες backplane εφαρμογές

●Διεπαφή δρομολογητών/κεντρικών υπολογιστών

●Άλλα οπτικά συστήματα μετάδοσης

Διαταγή των πληροφοριών

FAQ

Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;

Α: Είμαστε αρχικός κατασκευαστής. Μπορούμε να κάνουμε επιχειρήσεις OEM/ODM. Η επιχείρησή μας παράγει κυρίως τα προϊόντα οπτικής ίνας.

Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;

Α: Χρόνος παράδοσης αγοράς ομάδας: 30-60 ημέρες Γενικός χρόνος παράδοσης: 20 ημέρες.

Q: Ποια είναι η διαδικασία καταβολής σας;

Α: T/T 30% ως κατάθεση, και 70% πριν από την παράδοση.

Q: Ποια είναι η εξουσιοδότηση;

Α: Η ελεύθερη εξουσιοδότηση είναι ένα έτος από την ημέρα της Επιτροπής κατάλληλης. Εάν υπάρχει οποιοδήποτε ελάττωμα για τα προϊόντα μας εντός της ελεύθερης περιόδου εξουσιοδότησης, θα το επισκευάσουμε και θα αλλάξουμε τη συνέλευση ελαττωμάτων δωρεάν.
