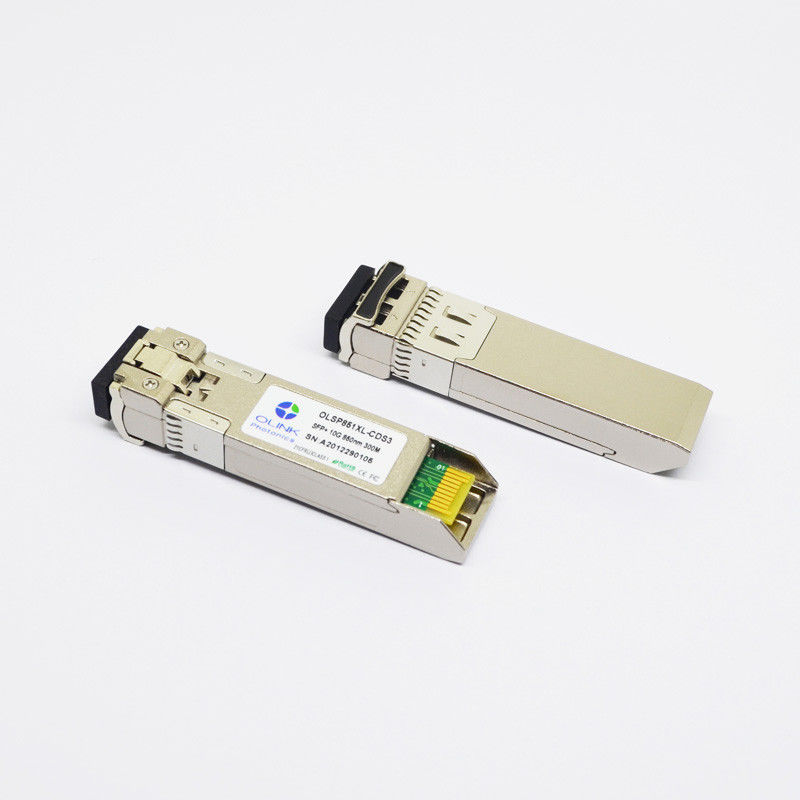

Συμβατός πομποδέκτης 10gbase-SR SFP+ 850nm 300m SFP-10g-SR της Cisco
Χαρακτηριστικά γνωρίσματα προϊόντων
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Διπλός συνδετήρας LC
●Καυτό pluggable ίχνος SFP+
●συσκευή αποστολής σημάτων 850nm VCSEL, φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
●Μέχρι 300m σε 50/125um MMF (2000MHZ.KM)
●Χαμηλής ισχύος κατανάλωση, < 1W="">
●Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
●Οπτική διεπαφή υποχωρητική IEEE 802.3ae
●Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
●Λειτουργούσα θερμοκρασία περίπτωσης:
Commerical: 0~70°C
Βιομηχανικός: - 40 έως 85 °C
Εφαρμογές
●10G βάση-SR/SW σε 10.3125G
●10G κανάλι ινών
●Άλλες οπτικές συνδέσεις
Περιγραφές προϊόντων
Του Olinkcom Pluggable SFP+ olsp851xl-γ (I) ενισχυμένοι οι DS3 μικροί πομποδέκτες τύπου σχεδιάζονται για τη χρήση σε 10-Gigabit Ethernet πέρα από την πολλαπλού τρόπου ίνα. Είναι υποχωρητικοί με sff-8431, sff-8432 και IEEE 802.3ae 10GBASE-SR/SW. Τα σχέδια πομποδεκτών βελτιστοποιούνται για την υψηλή απόδοση και οικονομικώς αποδοτικός να παρέχουν τους πελάτες οι καλύτερες λύσεις για τις τηλεπικοινωνίες και datacom.
Απόλυτες μέγιστες εκτιμήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Τάση ανεφοδιασμού |
Vcc |
-0.5 |
4.0 |
Β |
|
| Θερμοκρασία αποθήκευσης |
TS |
-40 |
85 |
°C |
|
| Σχετική υγρασία |
RH |
0 |
85 |
% |
|
Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.
Γενικά λειτουργούντα χαρακτηριστικά
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Ποσοστό στοιχείων |
Ο ΔΡ |
9,953 |
10.3125 |
10,518 |
Gb/s |
|
| Τάση ανεφοδιασμού |
Vcc |
3.13 |
3.3 |
3.47 |
Β |
|
| Ρεύμα ανεφοδιασμού |
Icc5 |
|
|
280 |
μΑ |
|
| Λειτουργούντα Temp περίπτωσης. |
TC |
0 |
|
70 |
°C |
|
| Tj |
-40 |
|
85 |
|
Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) =0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Διαφορική ταλάντευση εισαγωγής στοιχείων |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση |
VD |
Vcc-0,8 |
|
Vcc |
Β |
|
| Διαβιβάστε επιτρέπει την τάση |
VEN |
Vee |
|
Vee+0.8 |
| Διαφορική σύνθετη αντίσταση εισαγωγής |
Rin |
|
100 |
|
Ω |
|
| Δέκτης |
| Διαφορική ταλάντευση παραγωγής στοιχείων |
Vout, PP |
300 |
|
850 |
mVpp |
2 |
| Χρόνος ανόδου παραγωγής και χρόνος πτώσης |
TR, TF |
28 |
|
|
CP |
3 |
| Los που βεβαιώνεται |
VLOS_F |
2 |
|
Vcc_HOST |
Β |
4 |
| Los de-που βεβαιώνεται |
VLOS_N |
Vee |
|
Vee+0.8 |
Β |
4 |
Σημείωση:
1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.
2. Στη διαφορική λήξη 100Ω.
3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.
4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) =0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
840 |
850 |
860 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-6 |
|
-1 |
dBm |
1 |
| Αναλογία εξάλειψης |
ER |
4 |
4.5 |
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
2 |
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.9 |
DB |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
840 |
850 |
860 |
NM |
|
| Ευαισθησία δεκτών (ER=4.5) |
PSEN1 |
|
|
-11.1 |
dBm |
3 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
0,5 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-12 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Μετρημένος σε 10.3125b/s με PRBS 231 – 1 σχέδιο δοκιμής NRZ.
2.20%~80%
3.Under το ER στη χειρότερη περίπτωση =4.5@ 10,3125 Gb/s με PRBS 231 - 1 σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες olsp851xl-γ (I) DS3 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
| Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
| Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
0 |
80 |
±10% |
2 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-8 |
+1 |
±2dB |
|
| Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-13 |
0 |
±2dB |
|
Σημειώσεις:
1. Εσωτερικά μετρημένος
2. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
