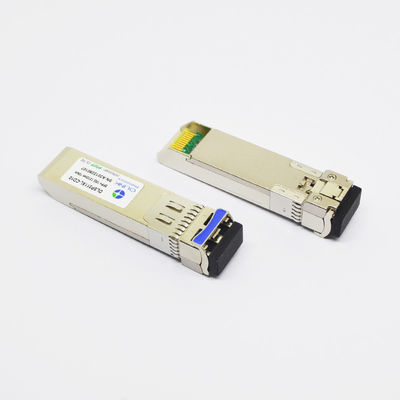

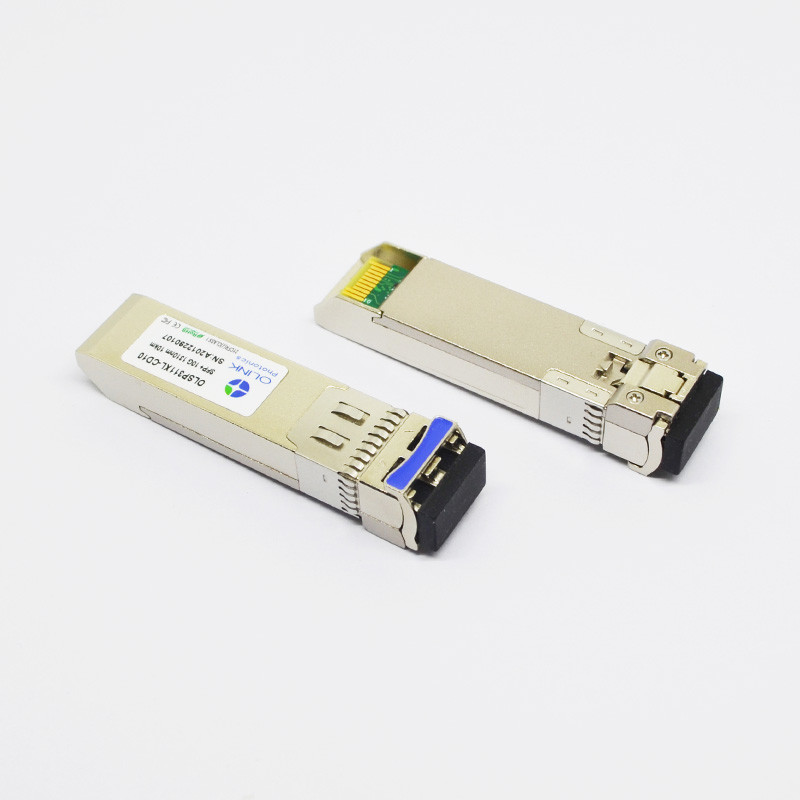

Συμβατός 10G SFP+ οπτικός πομποδέκτης 10gbase-LR Mellanox για SONET
Συμβατή 10gbase-LR SFP+ Mellanox ενότητα πομποδεκτών της mfm1t02a-LR
Χαρακτηριστικά γνωρίσματα προϊόντων
Το SFP+ 10gbase-LR είναι ένας single-mode SFP+ πομποδέκτης 10G LR χρησιμοποιώντας το μήκος κύματος 1310nm και φθάνοντας στην απόσταση μέχρι 10km. Μπορούν να χρησιμοποιηθούν για τα δίκτυα 10G Ethernet, SONET ή SDH. Οι πομποδέκτες ακολουθούν τους βιομηχανικά τυποποιημένους της πολλών πηγών συμφωνίας SFP (MSA) και sff-8472, καθιστώντας τους άμεσα ανταλλάξιμους με οποιαδήποτε συσκευή δικτύωσης μετά από τους βιομηχανικά τυποποιημένους.
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1260 |
1310 |
1355 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-6 |
|
0 |
dBm |
1 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Αναλογία εξάλειψης |
ER |
4 |
4.5 |
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
|
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.2 |
DB |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-128 |
dB/Hz |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
1270 |
|
1600 |
NM |
|
| Ευαισθησία δεκτών |
PSEN2 |
|
|
-14.4 |
dBm |
2 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
0,5 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-18 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231-1 με χειρότερο ER=4.5@ 10.3125Gb/s.
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες olsp311xl-γ (I) D10 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
| Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
| Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
2 |
80 |
±10% |
3 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-8 |
+2 |
±2dB |
|
| Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-16 |
0 |
±2dB |
|
Σημειώσεις:
1. Κατά λειτουργία temp.=0~70 ºC, τη σειρά θα είναι min=-5, Max=+75
2. Εσωτερικά μετρημένος
3. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
Περιγραφές προϊόντων
OLSP311XL-CD10 του Olinkcom είναι μια ενισχυμένη μικρή ενότητα πομποδεκτών τύπου Pluggable (SFP+) με το μέγιστο ποσοστό μεταφοράς δεδομένων 10 GBP μέχρι 10km πέρα από το singlemode καλώδιο ινών. Χρησιμοποιείται στις συμβατές συσκευές δικτύων με την αυλάκωση SFP. Το SFPs είναι πολλών πηγών συμφωνία (MSA) υποχωρητική και που χτίζεται στις προδιαγραφές cOem.
Εφαρμογές
●10gbase-lr/10gbase-LW Ethernet
●10G κανάλι ινών
●SONET, δίκτυα SDH
FAQ
1. Πόσο περίπου η εξουσιοδότηση;
Τα όλα προϊόντα μας είναι 3 έτη εξουσιοδότησης (η επιστροφή και αλλάζει την υπηρεσία μέσα σε 1 έτος, την επισκευή μέσα σε 2 έτη)
2. Ποιοι είναι οι όροι παράδοσής σας;
EXW, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, DAP… είναι διαθέσιμο, μπορείτε να έρθετε σε επαφή με με μας για περισσότερες λεπτομέρειες
