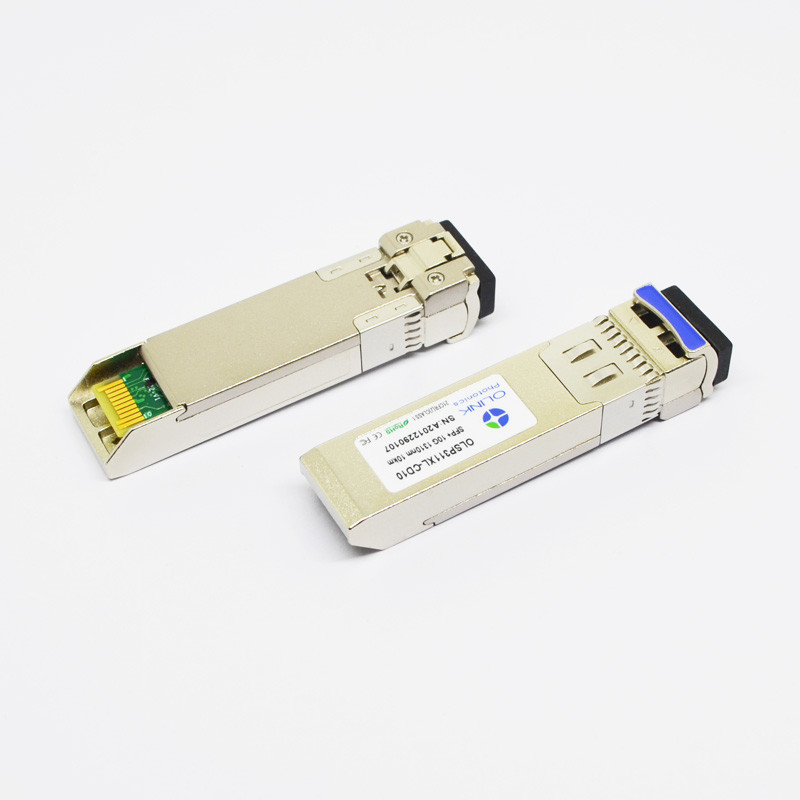

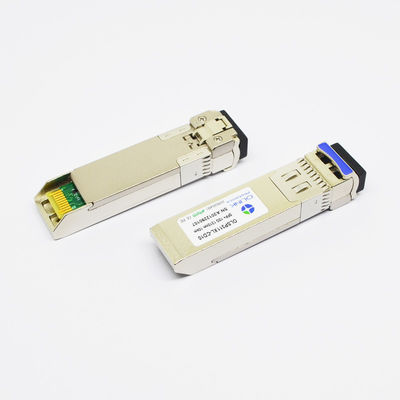

Συμβατό σύστημα πομποδεκτών SMF 1310nm 10km Alcatel της 10gbase-LR 10G SFP+
Alcatel-λαμπρός συμβατός 10gbase-LR SFP+ πομποδέκτης SMF 1310nm 10km της SFP-10g-LR
Ο συμβατός πομποδέκτης Alcatel-λαμπρός-LR παρέχει μια υψηλή επίδοση και μια οικονομικώς αποδοτική λύση για τη συνδετικότητα ινών 10.3125Gbps (10gbase-LR) πέρα από το single-mode οπτικό καλώδιο. Είναι προγραμματισμένο για να είναι κατάλληλο για τη χρήση με τους Alcatel-λαμπρούς διακόπτες 10-Gigabit Ethernet, τις συσκευές πυλών ασφάλειας και τους προσαρμοστές δικτύων.
Χαρακτηριστικά γνωρίσματα προϊόντων
●SFP+ τύπος υποχωρητικός με SFP+ πρότυπα sff-8431 και sff-8461 MSA
●Καυτός-Swappable εισόδου-εξόδου βουλώματα συσκευών στο λιμένα 10 Gigabit Ethernet SFP+
●Ψηφιακή οπτική ικανότητα ελέγχου (DOM) για τα διαγνωστικά
●Υποστηρίξεις μέχρι τα ποσοστά δυαδικών ψηφίων 11.3Gb/s
●Συμβατό σύστημα της Alcatel
●Προσιτότητα μέχρι 10km
●1310nm μήκος κύματος
Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)
| Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Τύπος |
Μέγιστο. |
Μονάδα |
Σημείωση |
| Συσκευή αποστολής σημάτων |
| Λειτουργούν μήκος κύματος |
λ |
1260 |
1310 |
1355 |
NM |
|
| Ave. δύναμη παραγωγής (που επιτρέπεται) |
ΣΤΡΩΣΤΕ |
-6 |
|
0 |
dBm |
1 |
| Αναλογία καταστολής δευτερεύων-τρόπου |
SMSR |
30 |
|
|
DB |
|
| Αναλογία εξάλειψης |
ER |
4 |
4.5 |
|
DB |
|
| Φασματικό πλάτος RMS |
Δλ |
|
|
1 |
NM |
|
| Χρόνος ανόδου/πτώση (20%~80%) |
Tr/Tf |
|
|
50 |
CP |
|
| Ποινική ρήτρα διασποράς |
TDP |
|
|
3.2 |
DB |
|
| Σχετικός θόρυβος έντασης |
RIN |
|
|
-128 |
dB/Hz |
|
| Οπτικό μάτι παραγωγής |
Υποχωρητικός με IEEE 0802.3ae |
| Δέκτης |
| Λειτουργούν μήκος κύματος |
|
1270 |
|
1600 |
NM |
|
| Ευαισθησία δεκτών |
PSEN2 |
|
|
-14.4 |
dBm |
2 |
| Υπερφόρτωση |
ΣΤΡΩΣΤΕ |
|
|
0,5 |
dBm |
|
| Το Los βεβαιώνει |
PA |
-30 |
|
|
dBm |
|
| Το Los de-βεβαιώνει |
Pd |
|
|
-18 |
dBm |
|
| Υστέρηση Los |
Pd-PA |
0,5 |
|
|
DB |
|
Σημειώσεις:
1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.
2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231-1 με χειρότερο ER=4.5@ 10.3125Gb/s.
Ψηφιακές διαγνωστικές προδιαγραφές
Οι πομποδέκτες olsp311xl-γ (I) D10 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.
| Παράμετρος |
Σύμβολο |
Μονάδες |
Ελάχιστος. |
Μέγιστο. |
Ακρίβεια |
Σημείωση |
| Θερμοκρασία πομποδεκτών |
DTemp-ε |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Τάση ανεφοδιασμού πομποδεκτών |
DVoltage |
Β |
2.8 |
4.0 |
±3% |
|
| Προκατειλημμένο ρεύμα συσκευών αποστολής σημάτων |
DBias |
μΑ |
2 |
80 |
±10% |
3 |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων |
DTx-δύναμη |
dBm |
-8 |
+2 |
±2dB |
|
| Μέση δύναμη εισαγωγής δεκτών |
DRx-δύναμη |
dBm |
-16 |
0 |
±2dB |
|
Σημειώσεις:
1.When που λειτουργεί temp.=0~70 ºC, η σειρά θα είναι min=-5, Max=+75
2. Εσωτερικά μετρημένος
3. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ
Ευρεία εφαρμογή
●Ευρέως χρησιμοποιημένος στους διακόπτες 10G, τους δρομολογητές, τους κεντρικούς υπολογιστές, NICs και άλλο εξοπλισμό μετάδοσης
●Κατάλληλος για το κέντρο δεδομένων, το ντουλάπι επιχειρηματικής καλωδίωσης, τη μονάδα ραδιοφώνων & ζωνών βάσης και άλλα περιβάλλοντα
●10GBASE-LR/LW σε 10.3125Gbps
●10G κανάλι ινών
●CPRI και OBSAI
●Άλλες οπτικές συνδέσεις
Το OLSP311XL-CD10 είναι μια κατηγορία 1 προϊόν λέιζερ. Συμμορφώνεται πλήρως με τη συμφωνία πολυ-πρόσβασης (MSA) που επιτρέπει σε το για να λειτουργήσει σε όλες τις υποχωρητικές πλατφόρμες MSA. OLSP311XL-CD10 πρέπει να χρησιμοποιηθεί μέσα στα διευκρινισμένα όρια θερμοκρασίας και τάσης. Οι οπτικοί λιμένες της ενότητας θα ολοκληρωθούν με έναν οπτικό συνδετήρα ή με ένα βούλωμα σκόνης.
