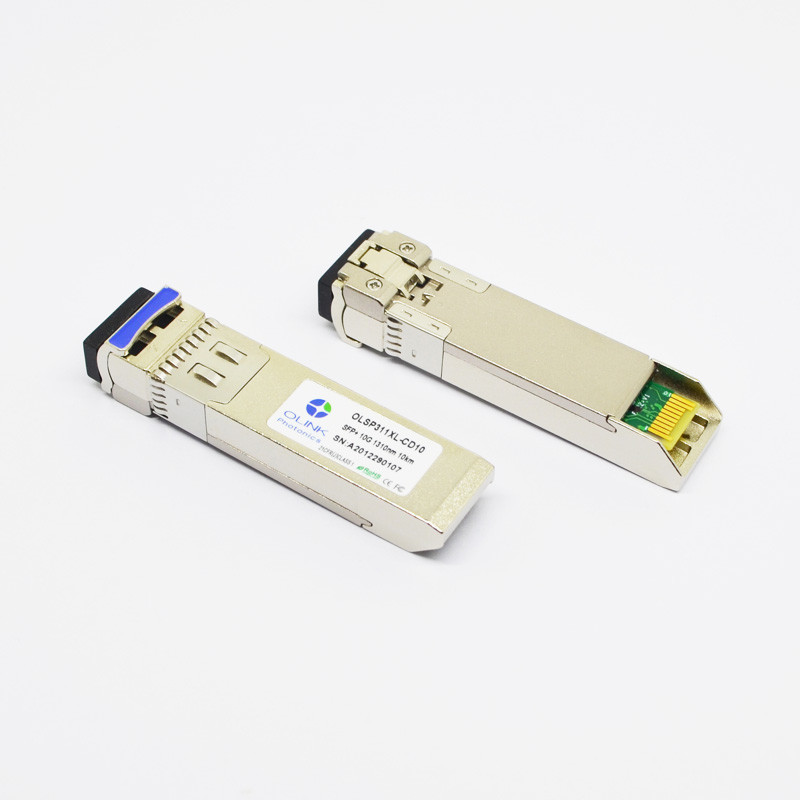

Συμβατός SFP+ πομποδέκτης της Cisco SFP-10g-LR (SMF, 1310nm, 10km, DOM, LC)

Συμβατός SFP+ πομποδέκτης της Cisco SFP-10g-LR (SMF, 1310nm, 10km, DOM, LC)

Χαρακτηριστικά γνωρίσματα προϊόντων

1. Καυτός pluggable
2. 10Gb/s τμηματική οπτική διεπαφή
3. Μέχρι 10km σε SMF
4. Συσκευασία SFP MSA με το διπλό συνδετήρα LC
5. Ψηφιακή διαγνωστική διεπαφή οργάνων ελέγχου
6. Η πολύ χαμηλή EMI και άριστη προστασία ESD
7. Υψηλό περιθώριο μετάδοσης
8. +3.3V ενιαία παροχή ηλεκτρικού ρεύματος
9. CISCO και κύρια κωδικοποίηση εμπορικών σημάτων διαθέσιμες

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημείωση:

1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.

2. Στη διαφορική λήξη 100Ω.

3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.

4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημειώσεις:

1. Οι μέσοι αριθμοί δύναμης είναι πληροφοριακοί μόνο, ανά IEEE 802.3ae.

2. Μετρημένος στα ΤΖΙΤΖΙΦΑ λιγότερο από 1E-12, πλάτη με πλάτη. Το σχέδιο μέτρου είναι PRBS 231^-1 με χειρότερο ER=4.5@ 10.3125Gb/s.

Περιγραφές προϊόντων

OLSP311XL-CD10 του Olinkcom σχεδιάζεται για τις τμηματικές οπτικές διεπαφές 10Gb/s για τις μεταδόσεις στοιχείων με την ενιαία ίνα τρόπου (SMF) 1310nm. Ο πομποδέκτης μπορεί να υποστηρίξει 1,25 Gb/s σε 11.1Gb/s. Έχει ως σκοπό να βελτιστοποιήσει τη υψηλή επίδοση και είναι δαπανηρό αποτελεσματικό για τη λύση των πελατών στο datacom.

Εφαρμογές

●10G βάση-SR/SW σε 10.3125G

●10G κανάλι ινών

●Άλλες οπτικές συνδέσεις

●10G Ethernet

Συμβατότητα
