Cisco συμβατό ER 40Km single-mode ποσοστό SFP+ 1550nm 10G

Cisco συμβατό ER 40Km single-mode ποσοστό SFP+ 1550nm 10G

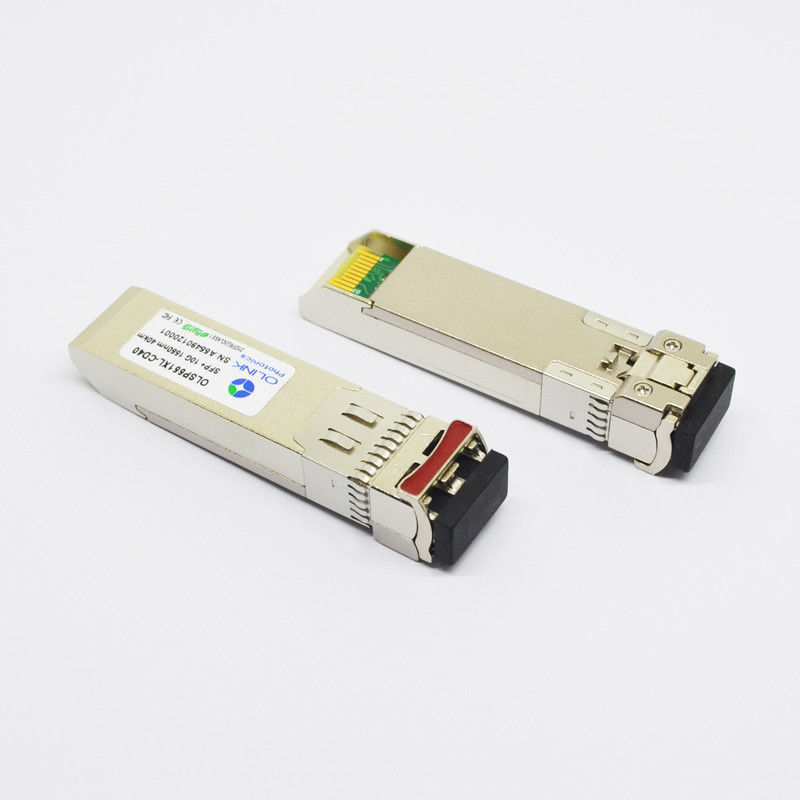

Το OLSP551XL-CD40 είναι ένας single-mode πομποδέκτης πολυ-ποσοστού SFP+ 10G ER χρησιμοποιώντας το μήκος κύματος 1550nm και φθάνοντας στην απόσταση μέχρι 40Km στην ίνα 9/125um. Η ενότητα μπορεί να χρησιμοποιηθεί για τα δίκτυα 10G Ethernet, SONET ή SDH.

Χαρακτηριστικά γνωρίσματα προϊόντων

• Μη ψυχόμενη συσκευή αποστολής σημάτων 1550nm DFB, φωτοανιχνευτής ΚΑΡΦΙΤΣΏΝ
• Μήκος συνδέσεων μέχρι 40km
• Χαμηλής ισχύος διασκεδασμός, < 1=""> • Λειτουργούσα θερμοκρασία περίπτωσης: 0 έως 70 °C
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• RoHS υποχωρητικό και αμόλυβδο

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημείωση:

1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.

2. Στη διαφορική λήξη 100Ω.

3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.

4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημειώσεις:

1. Μετρημένος με χειρότερο ER=5dB

2. PRBS 231 ^{– 1} και τζίτζιφο-12<10>.

Εφαρμογές

●10GBASE-ER/EW σε 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●4x, κανάλι ινών 8x και 10x 10G

●Άλλες οπτικές συνδέσεις

●10G Ethernet

Συμβατότητα
