Συμβατό σύστημα ιουνιπέρων ενότητας 10GBASE-ER/OC-192 40km 1550nm 10G SFP+

Συμβατό σύστημα ιουνιπέρων ενότητας 10GBASE-ER/OC-192 40km 1550nm 10G SFP+

Πομποδέκτης 10Gb/s 40km, συμβατό σύστημα 10GBASE-ER/OC-192 SFP+ ιουνιπέρων 1550nm

Χαρακτηριστικά γνωρίσματα προϊόντων

• Διπλοί συνδετήρες ινών LC
• IEEE 802.3ae 10GBASE-ER/EW
• SDH STM-64 ITU-τ G.959.1 s-64.2b
• Πλήρης ψηφιακός οπτικός έλεγχος
• Περίφραξη μετάλλων για τη χαμηλότερη EMI
• Υποχωρητικός με SFP+ ηλεκτρικό MSA SFF8431
• Υποχωρητικός με SFP+ μηχανικό MSA sff-8432
• Κατηγορία 1 IEC/CDRH λέιζερ υποχωρητικό

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημείωση:

1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.

2. Στη διαφορική λήξη 100Ω.

3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.

4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημειώσεις:

1. Μετρημένος με χειρότερο ER=5dB

2. PRBS 231 ^{– 1} και τζίτζιφο-12<10>.

Ψηφιακές διαγνωστικές προδιαγραφές

Οι πομποδέκτες olsp551xl-γ (I) D40 μπορούν να χρησιμοποιηθούν στα συστήματα οικοδεσποτών που απαιτούν είτε τα εσωτερικά είτε εξωτερικά βαθμολογημένα ψηφιακά διαγνωστικά.

Σημειώσεις:

1.When που λειτουργεί temp.=0~70 ºC, η σειρά θα είναι min=-5, Max=+75

2. Εσωτερικά μετρημένος

3. Η ακρίβεια του προκατειλημμένου ρεύματος Tx είναι 10% του πραγματικού ρεύματος από τον οδηγό λέιζερ στο λέιζερ

Περιγραφές προϊόντων

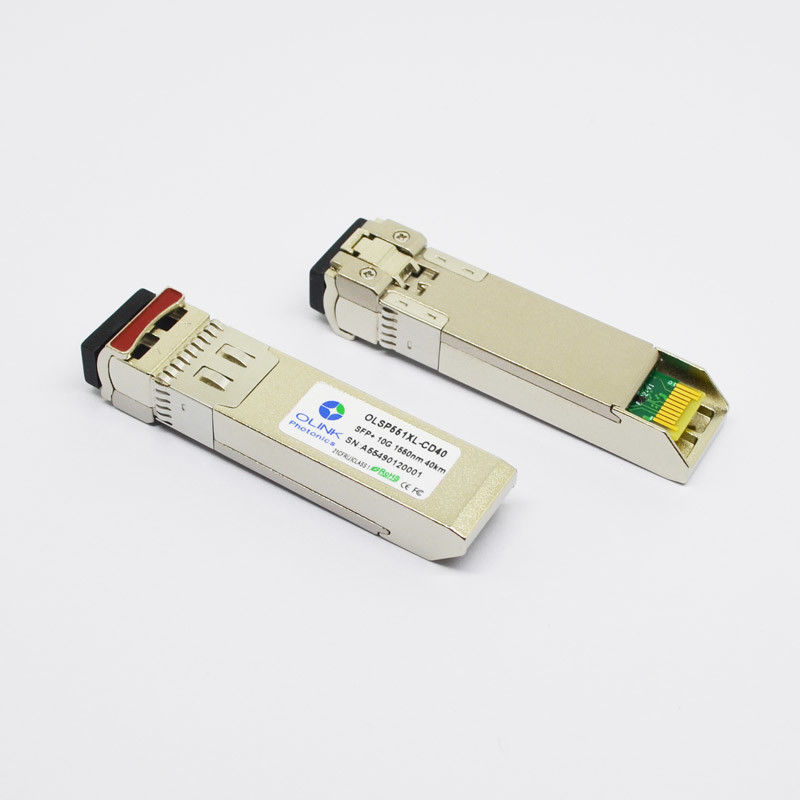

OLSP551XL-CD40 του Olinkcom είναι ένας ιουνίπερος συμβατός διπλός πομποδέκτης 10GBASE-ER/EW Ethernet 10G Ethernet/8G FC SFP+ που σχεδιάζεται για τις μεγάλης απόστασης οπτικές επικοινωνίες μέχρι 40 χλμ με τα κάνοντας σήμα ποσοστά μέχρι 10Gbps. SFP+ s όλου του Olinkcom είναι ROHS υποχωρητικά, επιτρέπει το σε πραγματικό χρόνο διαγνωστικό έλεγχο σύμφωνα με sff-8472 και σχεδιασμένος για να ανταποκριθεί στα πολλών πηγών πρότυπα συμφωνίας (MSA) για τους διπλούς πομποδέκτες με τη διεπαφή LC.

Εφαρμογές

• 10 Gigabit Ethernet
• Κανάλι 8x ινών
• Κανάλι 4x ινών
• 10gbase-ER @ 10.31Gbps

Συμβατότητα

Ο συμβατός πομποδέκτης του 10gbase-ER SFP+ ιουνιπέρων του Olinkcom μπορεί να εργαστεί με τον κάτωθι εξοπλισμό δικτύων ιουνιπέρων.
