Συμβατός 10gbase-ER SFP+ 1550nm 40km πομποδέκτης Ubiquiti uf-sm40-10G

Συμβατός 10gbase-ER SFP+ 1550nm 40km πομποδέκτης Ubiquiti uf-sm40-10G

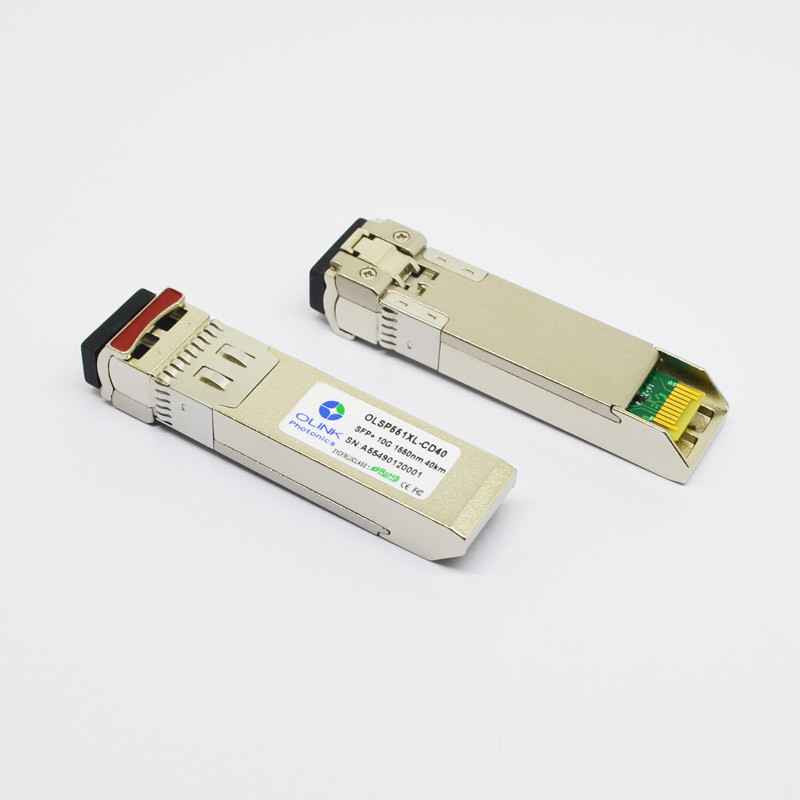

Ubiquiti uf-sm40-10G συμβατό OLSP551XL-CD40 του Olinkcom είναι ένας single-mode SFP+ πομποδέκτης 10G ER χρησιμοποιώντας το μήκος κύματος 1550nm και φθάνοντας στην απόσταση μέχρι 40km. Η ενότητα μπορεί να χρησιμοποιηθεί για τα δίκτυα εξοπλισμού, 10G Ethernet, SONET ή SDH δικτύων Ubiquiti 10G.

Χαρακτηριστικά γνωρίσματα προϊόντων

• Ηλεκτρική διεπαφή υποχωρητική σε sff-8431
• 10Gb/s τμηματική οπτική διεπαφή υποχωρητική σε 802.3ae 10gbase-ER
• Απόσταση μέχρι 40km
• ROHS υποχωρητικό και αμόλυβδο
• Διπλός συνδετήρας LC

Ηλεκτρικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημείωση:

1. Συνδεμένος άμεσα με τις καρφίτσες εισαγωγής στοιχείων TX. Σύζευξη εναλλασσόμενου ρεύματος από τις καρφίτσες στο ολοκληρωμένο κύκλωμα οδηγών λέιζερ.

2. Στη διαφορική λήξη 100Ω.

3. 20 – 80%. Μετρημένος με το σχέδιο πινάκων δοκιμής συμμόρφωσης ενότητας και δοκιμής της OMA. Η χρήση της ακολουθίας τεσσάρων 1 και τεσσάρων 0's στο PRBS 9 είναι μια αποδεκτή εναλλακτική λύση.

4. Το Los είναι μια ανοικτή παραγωγή συλλεκτών. Πρέπει να σηκωθείτε με 4.7kΩ – 10kΩ στον πίνακα οικοδεσποτών. Η κανονική λειτουργία είναι λογική 0 η απώλεια σήματος είναι λογική 1.

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) = 0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Σημειώσεις:

1. Μετρημένος με χειρότερο ER=5dB

2. PRBS 231 ^{– 1} και τζίτζιφο-12<10>

ΕΦΑΡΜΟΓΕΣ

●10gbase-ER

●10G Ethernet

●10G κανάλι ινών

OLSP551XL-CD40 είναι 100% συμβατό με τη συσκευή Ubiquiti. Χρησιμοποιεί τη single-mode ίνα (SMF) για να επιτύχει μια προσιτότητα 40km. Αυτή η ενότητα είναι σε θέση του ψηφιακού οπτικού ελέγχου (DOM) για να παρουσιάσει σε πραγματικό χρόνο λεπτομέρειες συμπεριλαμβανομένης της παραγωγής Tx, της ευαισθησίας Rx, της θερμοκρασίας και περισσότερων.
