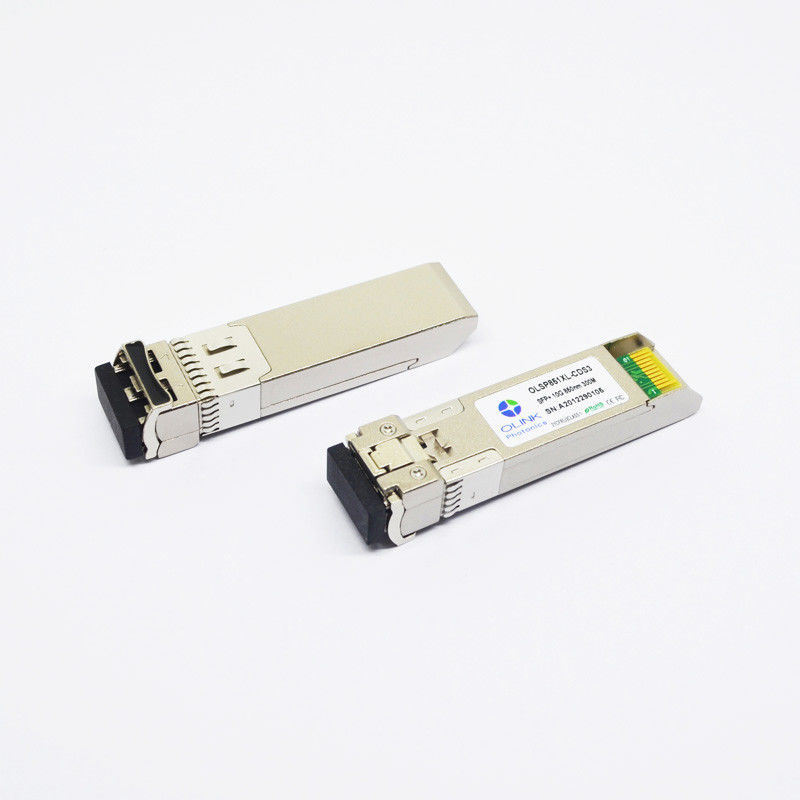

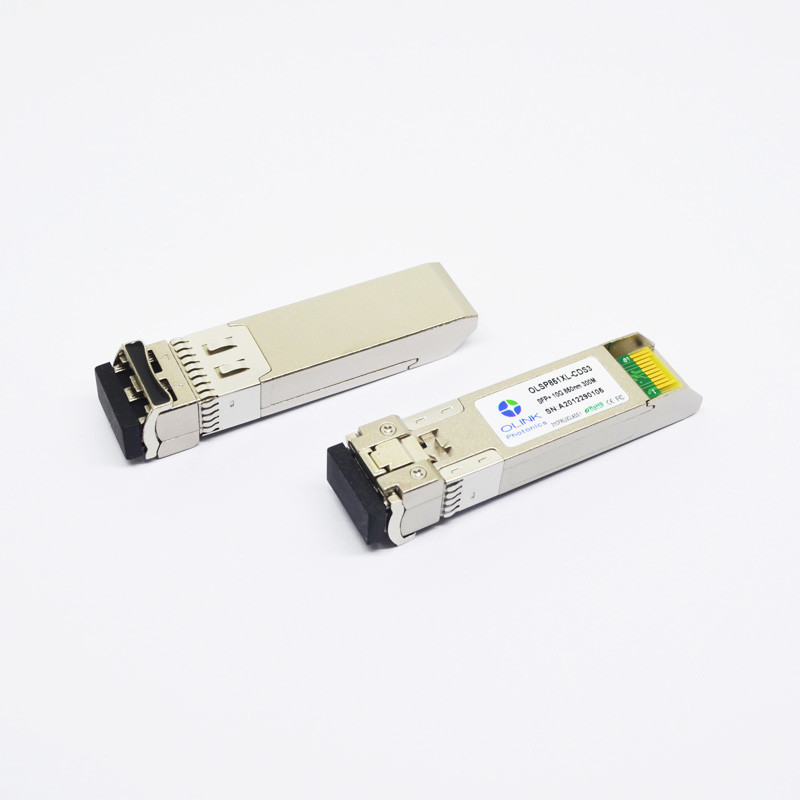

Ακραία δίκτυα 10301 συμβατός πομποδέκτης 10GBase-SR SFP+ (MMF, 850nm, 300m, DOM, LC)

Olsp851xl-γ το ακραίο συμβατό σύστημα DS3 (I) είναι ένας διπλός πομποδέκτης 10GBASE-SR/SW Ethernet 10G Ethernet/8G FC SFP+ που σχεδιάζεται για τις μεγάλης απόστασης οπτικές επικοινωνίες μέχρι 300m με τα κάνοντας σήμα ποσοστά μέχρι 10Gbps. Οι διπλοί οπτικοί πομποδέκτες 10Gbps του Olinkcom έχουν υποβληθεί στην αυστηρή δοκιμή προσόντων και πιστοποίησης για να παρέχουν τη δίπλα δίπλα συμβατότητα χρησιμοποιώντας τον εξοπλισμό μετατροπής. Όλο SFP+ s είναι ROHS υποχωρητικά, επιτρέπει το σε πραγματικό χρόνο διαγνωστικό έλεγχο.

Χαρακτηριστικά γνωρίσματα

• Καυτός-pluggable τυπωμένη ύλη ποδιών SFP+
• Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
• Μη ψυχόμενη συσκευή αποστολής σημάτων λέιζερ 850nm VCSEL
• RoHS-6 υποχωρητικός (αμόλυβδος)
• Διασκεδασμός δύναμης < 1W=""> • Δέκτης που περιορίζει την ηλεκτρική διεπαφή
• Διπλός συνδετήρας LC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V

Απόλυτες μέγιστες εκτιμήσεις

Παράμετρος	Σύμβολο	Ελάχιστος.	Μέγιστο.	Μονάδα	Σημείωση
Τάση ανεφοδιασμού	Vcc	-0.5	4.0	Β
Θερμοκρασία αποθήκευσης	TS	-40	85	°C
Σχετική υγρασία	RH	0	85	%

Σημείωση: Η πίεση παραπάνω από τις μέγιστες απόλυτες εκτιμήσεις μπορεί να προκαλέσει τη μόνιμη ζημία στον πομποδέκτη.

Γενικά λειτουργούντα χαρακτηριστικά

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Ποσοστό στοιχείων	Ο ΔΡ	9,953	10.3125	11.3	Gb/s
Τάση ανεφοδιασμού	Vcc	3.13	3.3	3.47	Β
Ρεύμα ανεφοδιασμού	Icc₅			300	μΑ
Λειτουργούντα Temp περίπτωσης.	TC	0		70	°C
Λειτουργούντα Temp περίπτωσης.	Tj	-40		85	°C

Οπτικά χαρακτηριστικά (ΚΟΡΥΦΗ (Γ) =0 έως 70 ℃, ΤΟΠ =-40 (I) στο Β 85 ℃, VCC = 3,13 έως 3,47)

Παράμετρος	Σύμβολο	Ελάχιστος.	Τύπος	Μέγιστο.	Μονάδα	Σημείωση
Συσκευή αποστολής σημάτων
Λειτουργούν μήκος κύματος	λ	810	850	880	NM
Ave. δύναμη παραγωγής (που επιτρέπεται)	ΣΤΡΩΣΤΕ	-6		0	dBm	1
Αναλογία εξάλειψης	ER	3.5			DB
Φασματικό πλάτος RMS	Δλ			0,85	NM
Χρόνος ανόδου/πτώση (20%~80%)	Tr/Tf			50	CP	2
Ποινική ρήτρα διασποράς	TDP			2	DB
Οπτικό μάτι παραγωγής	Υποχωρητικός με IEEE 0802.3ae
Δέκτης
Λειτουργούν μήκος κύματος		840	850	860	NM
Ευαισθησία δεκτών (ER=4.5)	PSEN1			-11.1	dBm	3
Υπερφόρτωση	ΣΤΡΩΣΤΕ			0,5	dBm
Το Los βεβαιώνει	PA	-30			dBm
Το Los de-βεβαιώνει	Pd			-12	dBm
Υστέρηση Los	Pd-PA	0,5			DB

Σημειώσεις:

1. Μετρημένος σε 10.3125b/s με PRBS 231 ^{– 1} σχέδιο δοκιμής NRZ.

2.20%~80%

3.Under το ER στη χειρότερη περίπτωση =4.5@ 10,3125 Gb/s με PRBS 231 ^{- 1} σχέδιο δοκιμής NRZ για τα ΤΖΊΤΖΙΦΑ < 1x10="">-12

Εφαρμογές

• 10gbase-SR σε 10.3125Gbps

• 10gbase-SW σε 9.953Gbps

• Άλλες οπτικές συνδέσεις

Περιγραφή

Το SFP-10g-SR είναι μια περιορισμένου φάσματος πολλαπλού τρόπου οπτική ενότητα 10G SFP+ υποχωρητική με το 10GBase-SR specs. Χρησιμοποιεί μια συσκευή αποστολής σημάτων λέιζερ VCSEL σε 850nm. Το ποσοστό γραμμών πομποδέκτη είναι 10.3125Gbps. Δοκιμασμένο και συμβατό σύστημα στους διάφορους διακόπτες 10G Ethernet.

Όλες οι ενότητες πομποδεκτών οπτικών ινών μας έρχονται με 3 έτη εξουσιοδότησης. Κάθε ενότητα SFP-10g-SR εξετάζεται περιβαλλοντικά στο συγκεκριμένους λιμένα/την πλατφόρμα της, η οποία περιλαμβάνει την επαλήθευση συμμόρφωσης για την απόσταση, το μήκος κύματος, την πυκνότητα κυκλοφορίας και το φως.

ετικέτα:

Τόπος καταγωγής:	ΚΙΝΑ
Μάρκα:	OLKOPTO
Πιστοποίηση:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Αριθμό μοντέλου:	OLSP851XL-Γ (Ι) DS3

Ποσότητα παραγγελίας min:	1 PC
Τιμή:	negotiable
Συσκευασία λεπτομέρειες:	10pcs/τσάντα φύλλων αλουμινίου, μεμονωμένη συσκευασία
Χρόνος παράδοσης:	3-6 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	80-120k το μήνα

Όνομα προϊόντων:	10Gbase-SR	Συμβατότητα:	Ακραίος
Ποσοστό στοιχείων:	10Gb/s	Τύπος:	SFP+
Μήκος κύματος:	850nm	Ανώτατη απόσταση:	300m
Τύπος ινών:	MMF	Οπτικά συστατικά:	VCSEL/PIN
Επιλογές λειτουργίας:	DOM	Λειτουργούσα θερμοκρασία:	0-70°C, -40-85°C
